ppt如何画环形point图

在制作ppt时可能会用到point图,因为这种图形既有特色还很美观,本篇将介绍如何制作这种环形point图,我们可以利用环形图和空心弧的快速组合来完成哦,快快看下去吧!

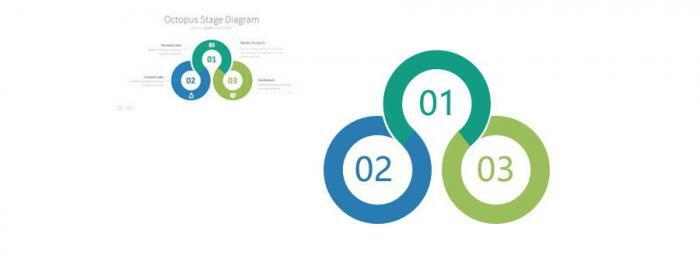

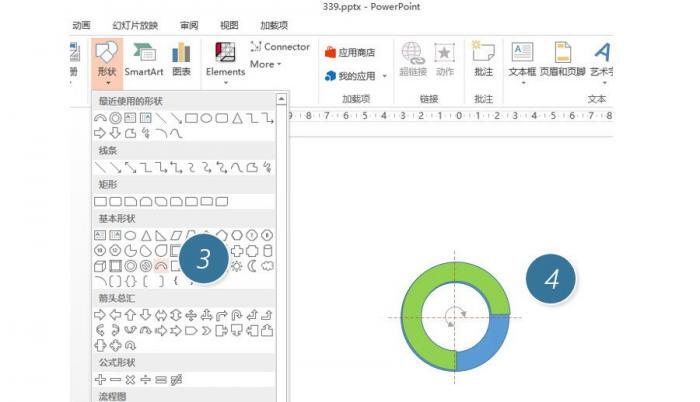

具体操作如下:首先在新建PPT中,点击“插入-图形-同心圆”按住Shift键盘画出一个正环形,并复制三份调整至下图效果。

ppt如何画环形point图

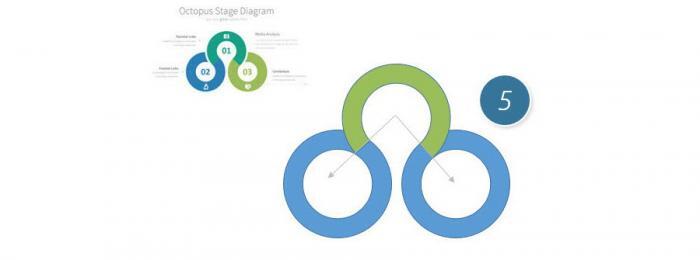

再复制一个同心圆出来,然后在同心圆的基础上插入一个“空心弧”将其调整到如下角度。注意空心弧的宽度与同心圆的宽度相同。

ppt如何画环形point图

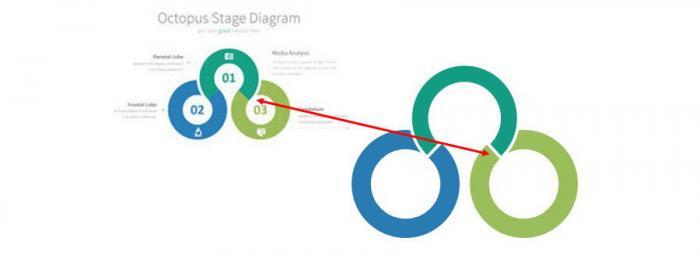

将的空心弧放置于之前的图形处。注意空心弧与两个圆的角度。

ppt如何画环形point图

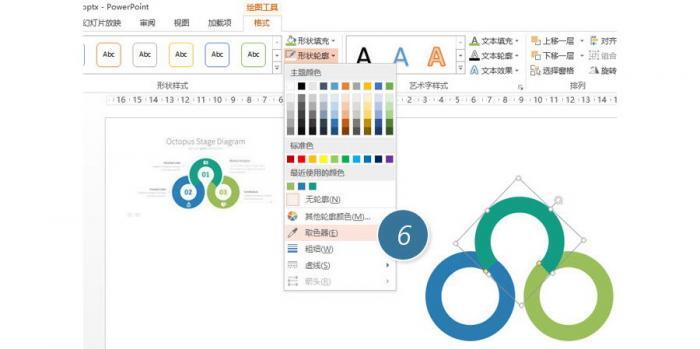

接着去除轮廓线,然后利用取色功能将三个图形分别取成样图的颜色。PPT2013版本可以用第三方取色软件来获取图形的RGB码。

ppt如何画环形point图

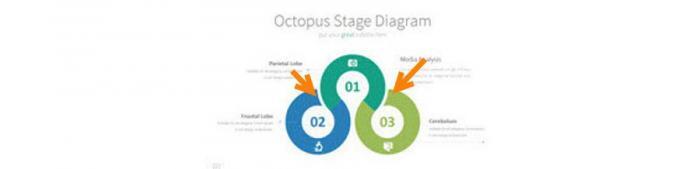

本案例的难点来了,白色的轮廓使如何设置上的?下图箭头所指之处。

ppt如何画环形point图

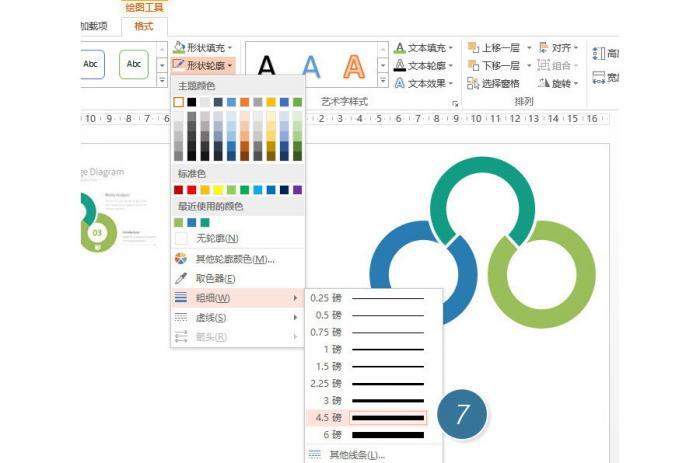

注意观察后会发现,似乎是这个空心弧设置了白色轮廓线?赶紧来设置看看,将其轮廓线设置为白色,粗细为4.5磅左右。

ppt如何画环形point图

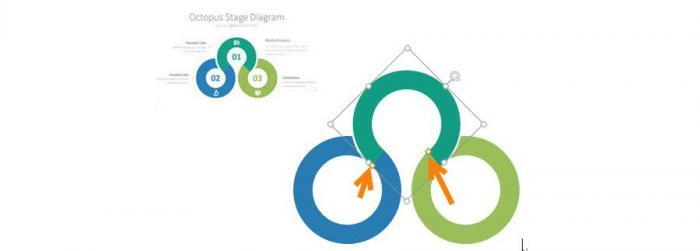

设置完毕后,发现轮廓好像是有了,但和样图的轮廓表达不一样啊。(下图箭头所示)

ppt如何画环形point图

这种问题怎么解决呢,利用“遮挡大法”挡住。在设置轮廓前,复制一个空心弧,将其覆盖到有轮廓的空心弧上,利用下图中的黄点调整空心弧位置,盖住轮廓线部分。

ppt如何画环形point图

最后调节完后,写上数字标签,效果如下:

ppt如何画环形point图

是不是还是很简单的。如果利用图形拆分也可以做出这样的效果。
