cad制图初学入门指令(cad入门基础命令)

CAD入门这个范围实在是太广了,如果简单理解为,掌握大部分绘图、修改命令的用法,这个倒是可以考虑去整理。

那今天,我们就一点点,从最简单的命令开始学起。

这将会是你见过的最详细的CAD入门基础,比教科书还实用

1、直线命令,快捷键L

执行命令后鼠标左键确定起点,再次点击鼠标左键确定终点。

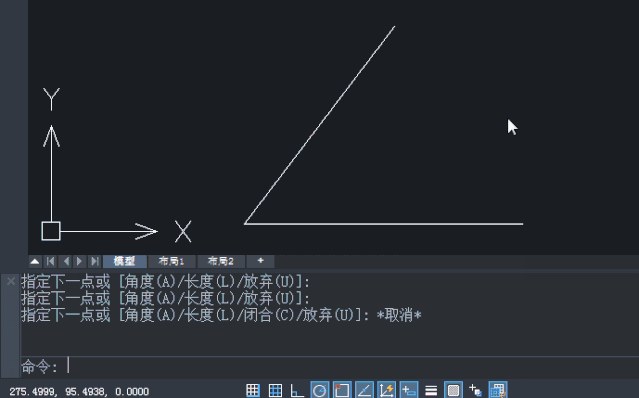

注意:确定起点后,命令行提示了另外两种方式确定终点,角度A和长度L,就是说你可以通过输入A利用指定角度画出你要的直线,或者长度L利用指定长度画出你要的直线。

这将会是你见过的最详细的CAD入门基础,比教科书还实用

2、画圆命令,快捷键C

一般来说,默认的是以确定圆心和半径来画。

当然,你也可以根据命令行提示,通过三点,两点,切点、切点、半径;或者直径来画。

请大家根据实际要求来选择合适的方式。

这将会是你见过的最详细的CAD入门基础,比教科书还实用

3、多段线,快捷键PL

基本操作都和以上两种命令差不多,要注意的是,命令行的其他提示。

除了我们日常认为的多段直线之外,也可以在过程中画圆弧多段线的。

另外,半宽和宽度,是赋予你所画的线条一定的宽度,这个宽度和线宽又有一定差别,打印时会有区别,当然,暂时我们就不要纠结了。

这将会是你见过的最详细的CAD入门基础,比教科书还实用

需要注意的是闭合C,这在填充制造遮挡层时用得上,如果你的多段线即便首尾相连,没有通过使用闭合C,那么在创建遮挡层时也是无效的,设定是这样,暂时还不知道原因。

4、构造线XL,射线RAY

这两条是无限延长的直线,这里放在一起讲。

多用于定位用的辅助直线,可以根据命令行提示进行其他定位。

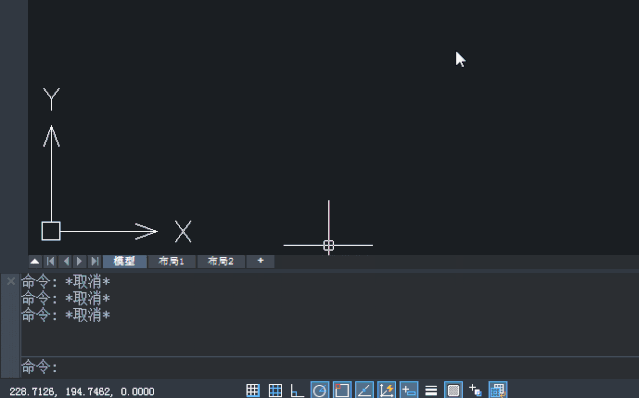

例如角平分:

这将会是你见过的最详细的CAD入门基础,比教科书还实用

但是要注意,构造线不能直接作为角度标注的直线对象,这也是设定问题。

这将会是你见过的最详细的CAD入门基础,比教科书还实用

今天关于CAD线的基础知识就介绍到这里,后面陆续跟大家继续探讨更多CAD入门知识,请持续关注。
