客厅立面图画法（绘制立面图规范的画图步骤）

地狱里的鸟 • • 问答百科

每日问答

问题：

立面图比较规范的画图步骤是什么？

设计得到解答：

这个问题没有一个标准的答案，大家都知道国家对于室内设计施工图没有一个明确的规范说明。

室内设计可以理解为建筑设计的内延，作为建筑设计的分支，室内施工图原则上应该遵循建筑制图标准。

由于室内设计的多样性和特殊性，工作中，每个公司都有各自的习惯与标准，造成了图纸标准并不统一。

一般情况下一张标准的立面图纸绘制步骤如下：

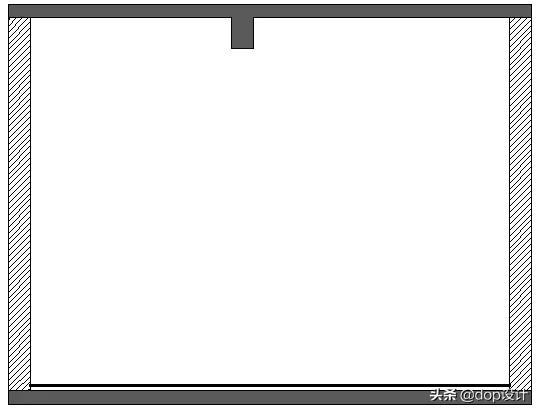

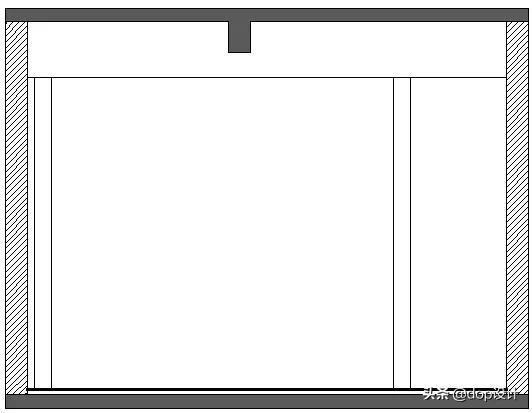

1、绘制建筑的楼板、建筑预留地面完成面、剖到的墙体、梁的位置及大小；

客厅立面图画法（绘制立面图规范的画图步骤） 第2张

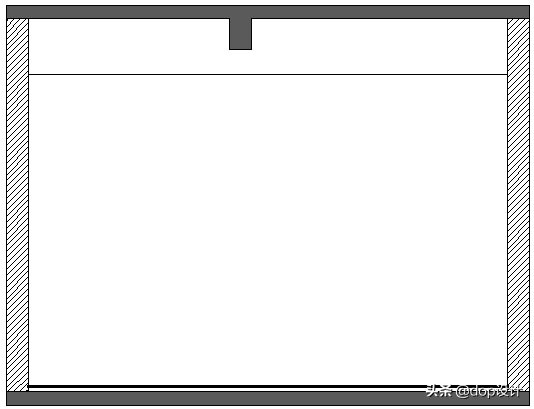

2、绘制天花看线

客厅立面图画法（绘制立面图规范的画图步骤） 第4张

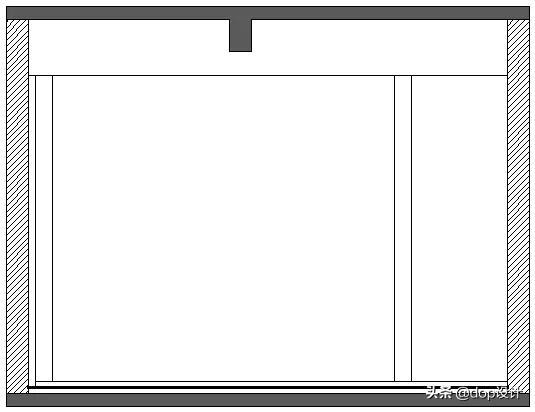

3、绘制墙面完成面、墙面转折线、墙面造型线

客厅立面图画法（绘制立面图规范的画图步骤） 第6张

4、绘制踢脚线

客厅立面图画法（绘制立面图规范的画图步骤） 第8张

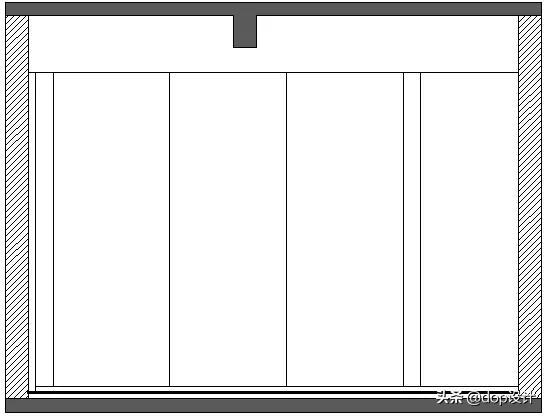

5、绘制墙面材质分割线

客厅立面图画法（绘制立面图规范的画图步骤） 第10张

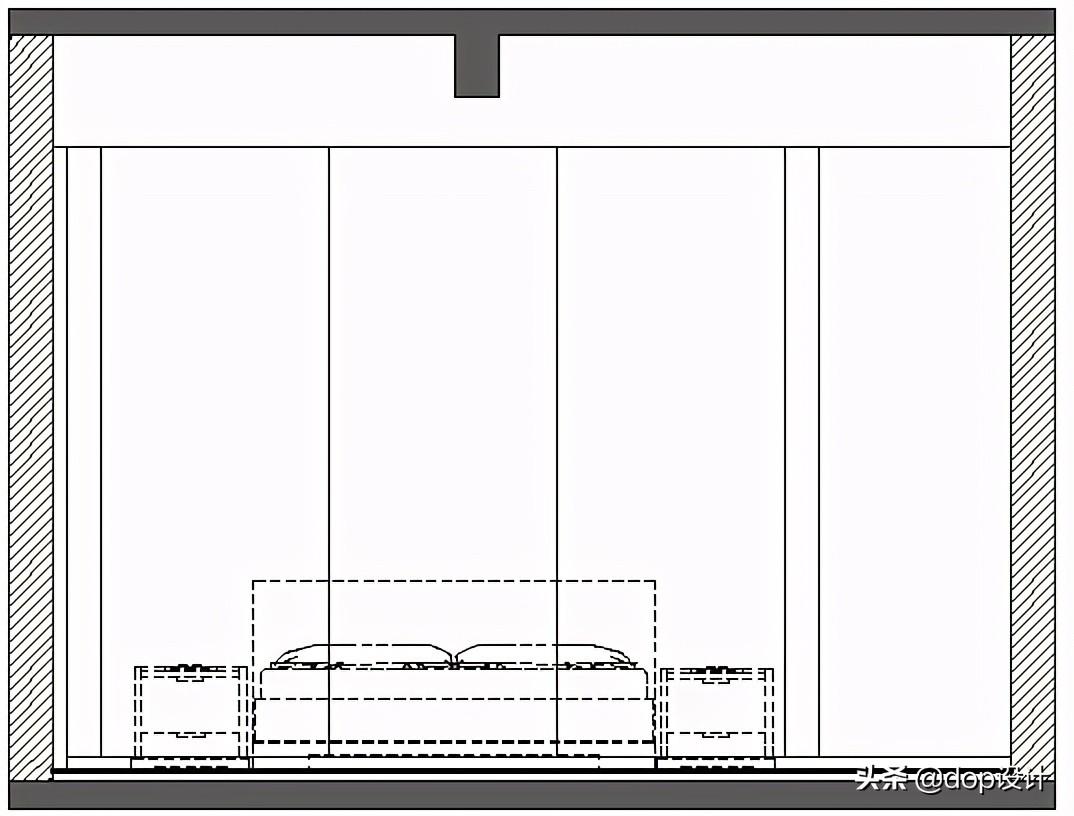

6、添加活动家具(虚线表达)

客厅立面图画法（绘制立面图规范的画图步骤） 第12张

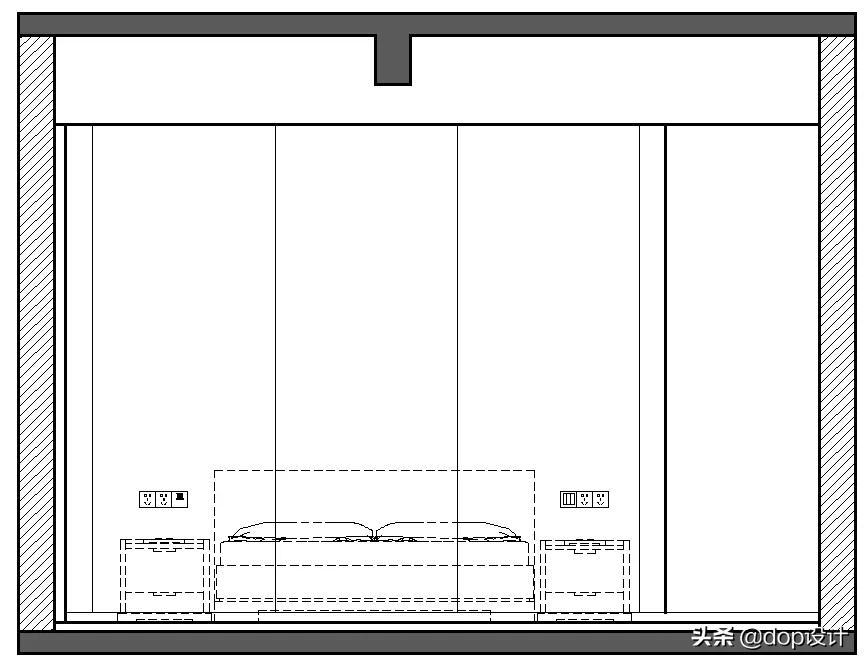

7、添加机电点位

客厅立面图画法（绘制立面图规范的画图步骤） 第14张

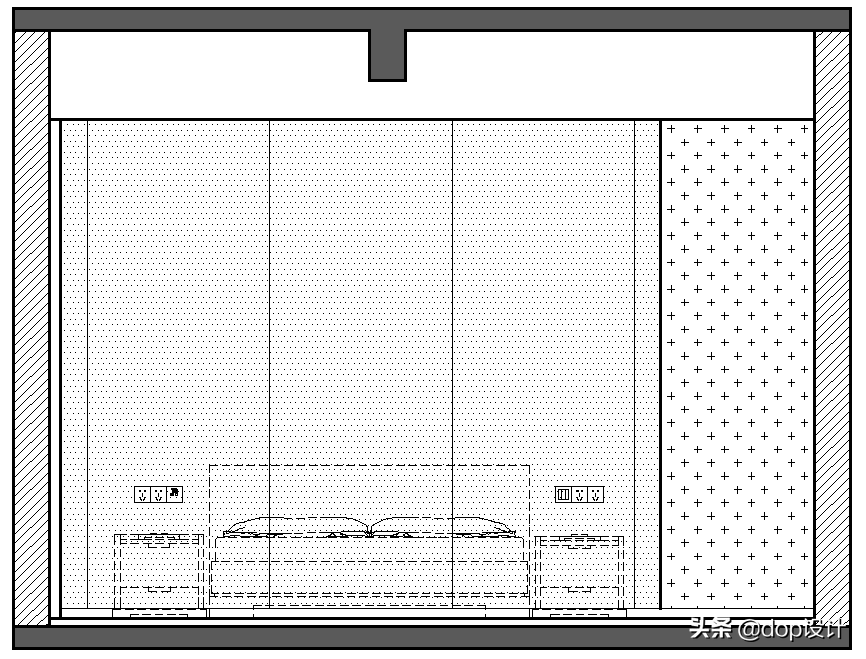

8、添加材质填充

客厅立面图画法（绘制立面图规范的画图步骤） 第16张

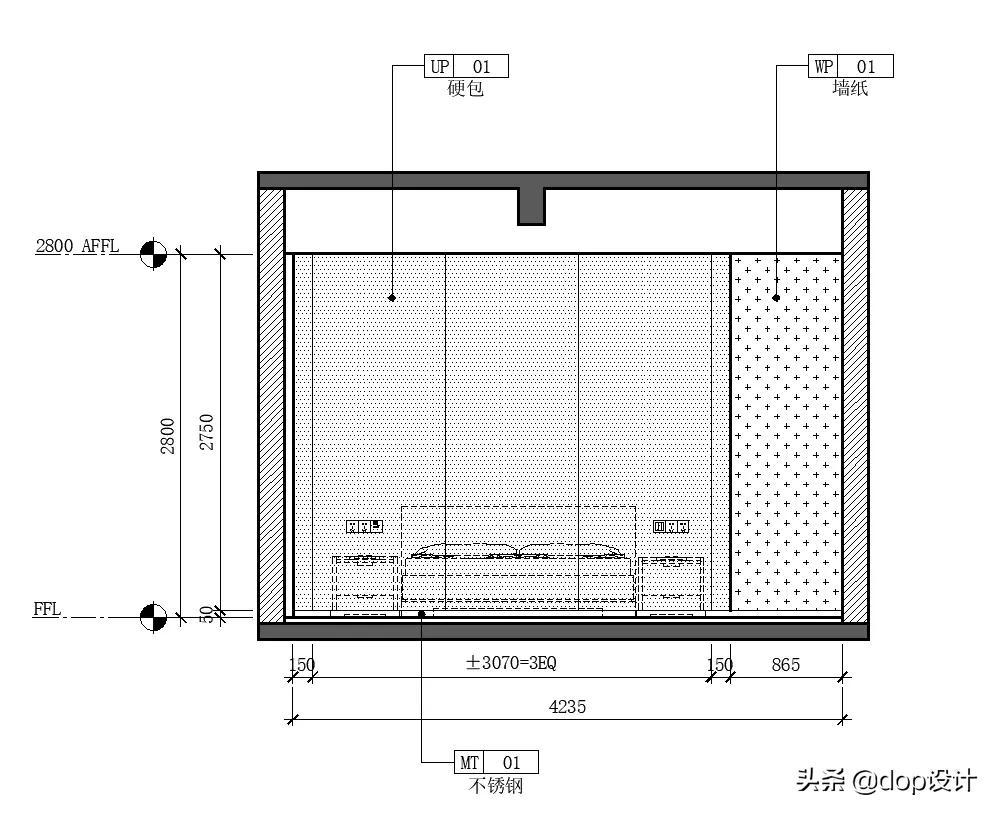

按照这些步骤一步步将一个立面图绘制出来，再去布局空间设置比例，进行材料标注、尺寸标注、文字说明等，最终一个立面图绘制完成。

客厅立面图画法（绘制立面图规范的画图步骤） 第18张

每个公司制图标注不一样，所表达的内容不一样，大致一张立面图需要表达的内容是这样的。
