紧急按钮开关接线图（按钮开关的使用方法及接线详解）

晓艺 • • 问答百科

这一次，我讲解一下按钮开关的使用方法，及接线。通常我们在电气或者是机械自动化、普通模夹具、控制箱等都可以看到按钮开关。它的接线方法就很简单，就是将两条线接上去，拧上螺丝收紧，就是这么简单。

但是，这么简单的按钮开关，我还要花比较多的时间去分析。因为他的用处种多样，我们要学会深入学习和研究，才能融会贯通。

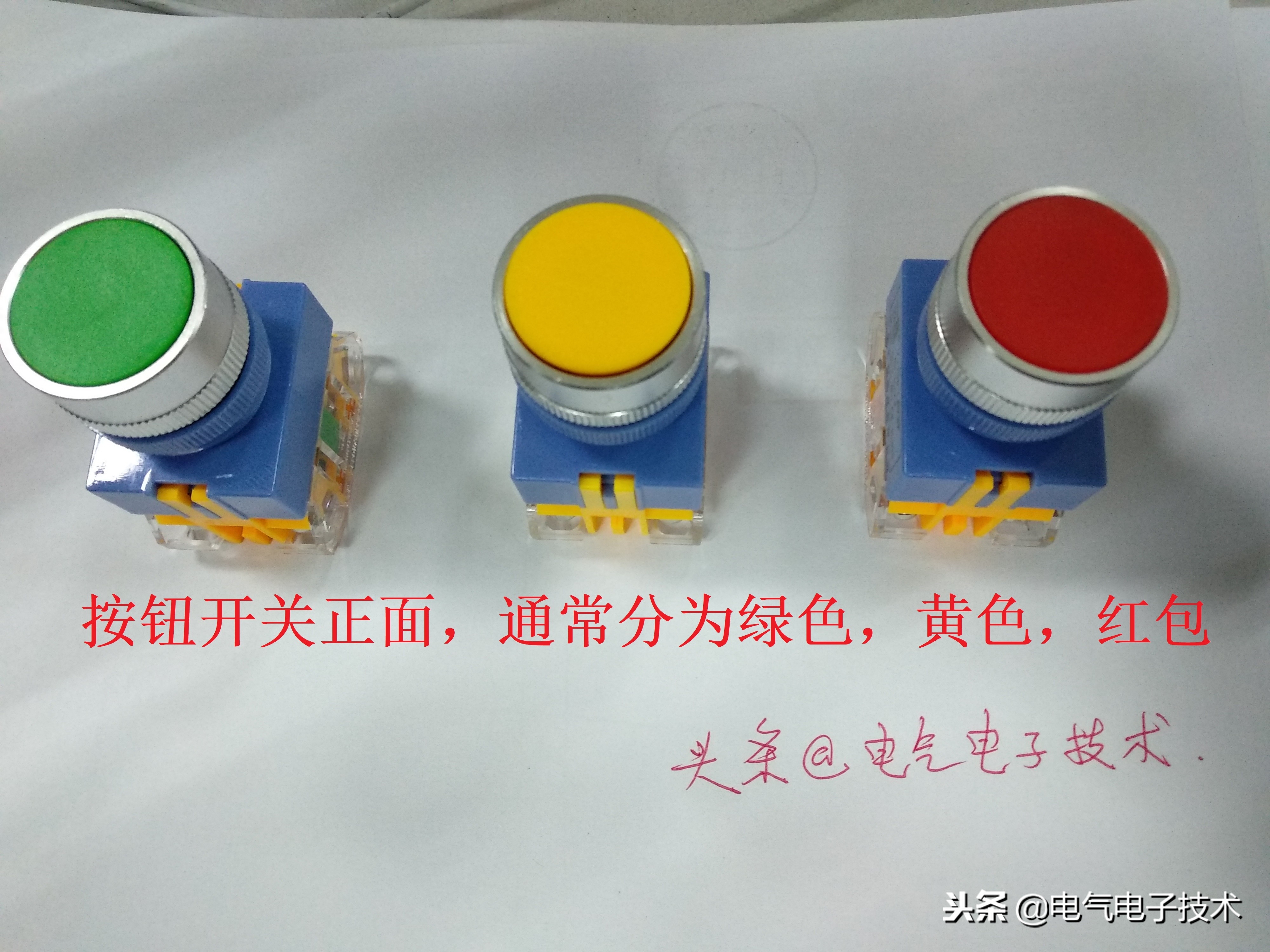

下图是按钮开关的外形图：

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第2张
紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第4张

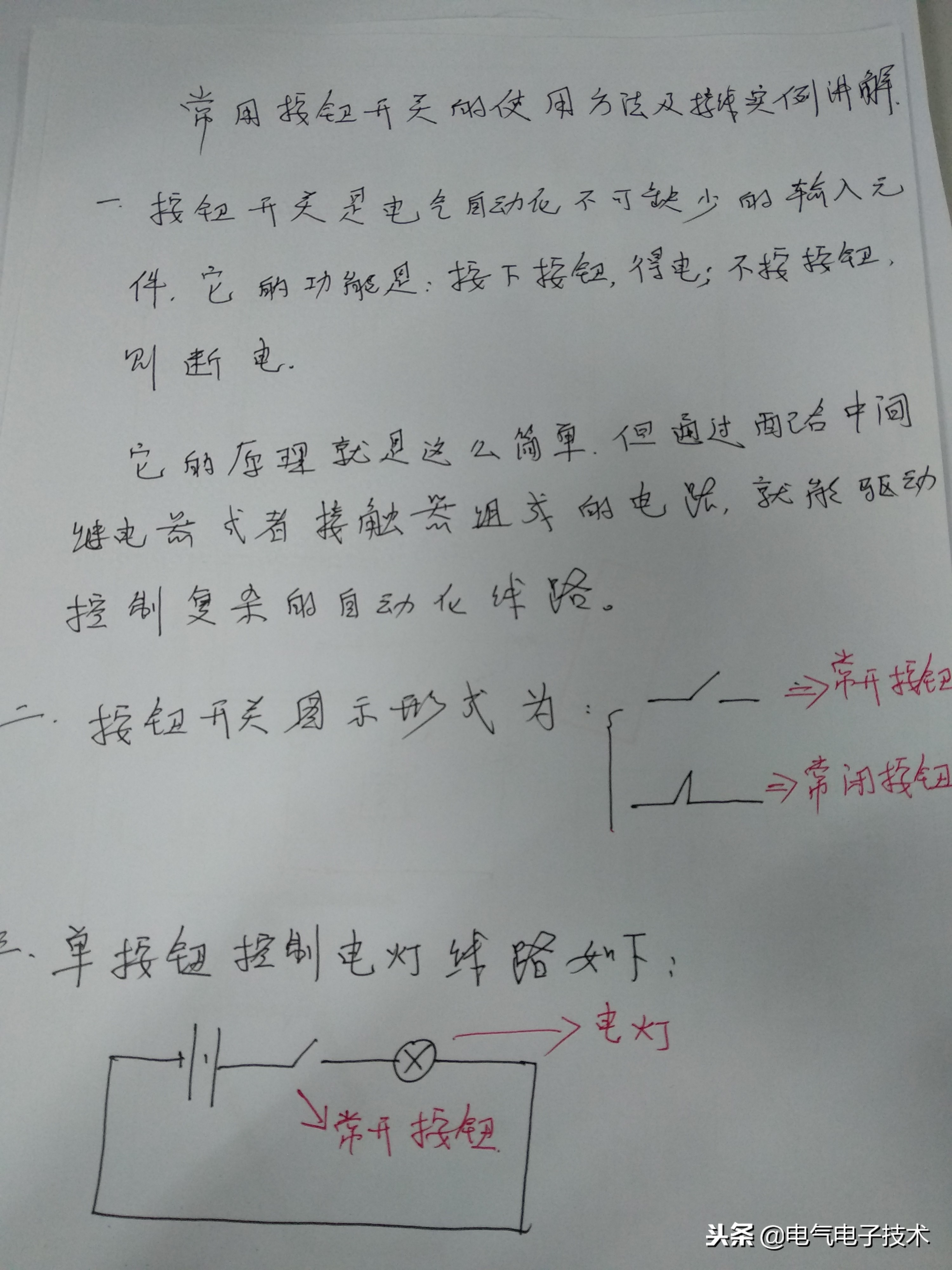

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第6张

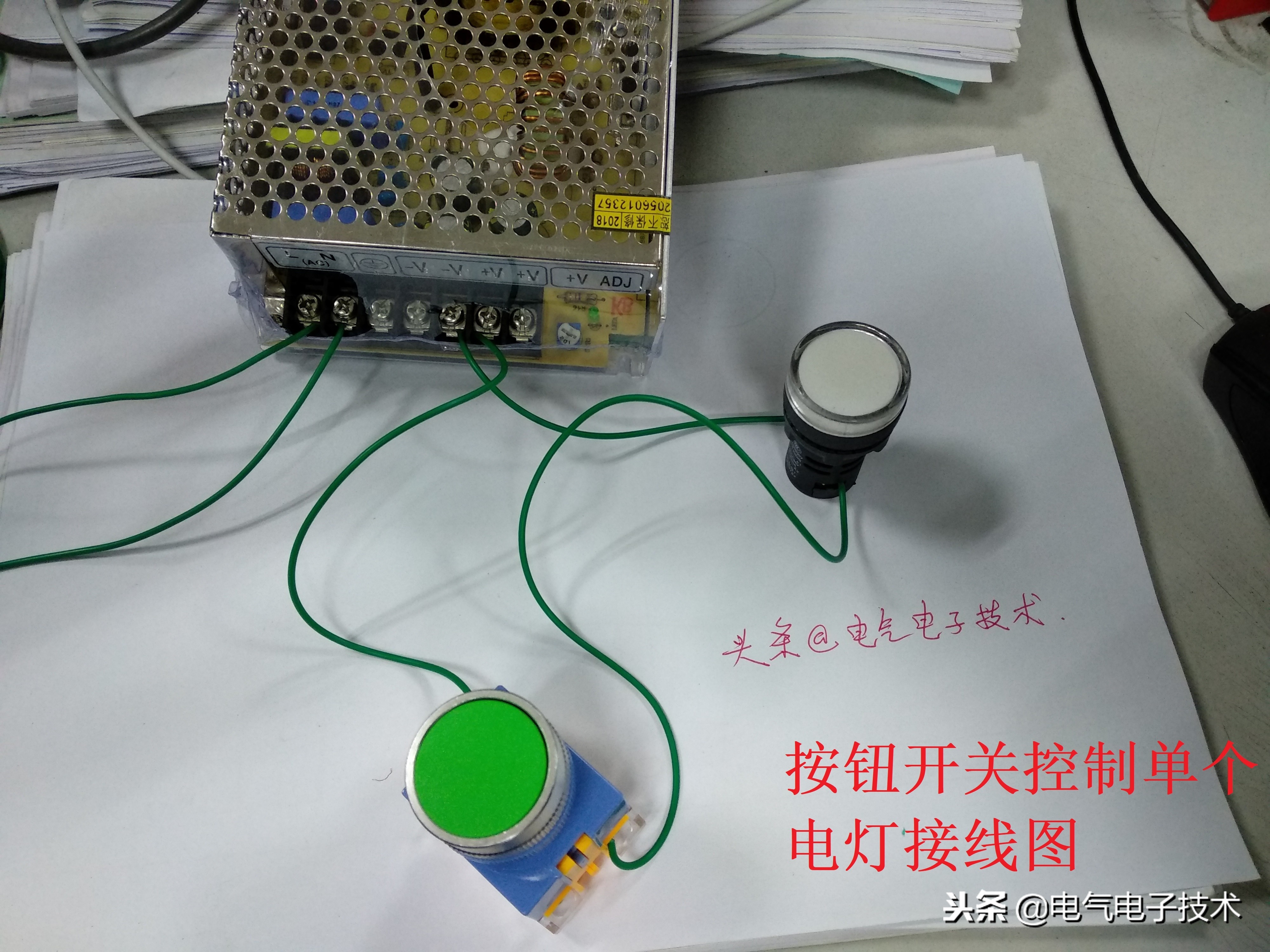

单按钮控制电灯实物接线见下图：

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第8张

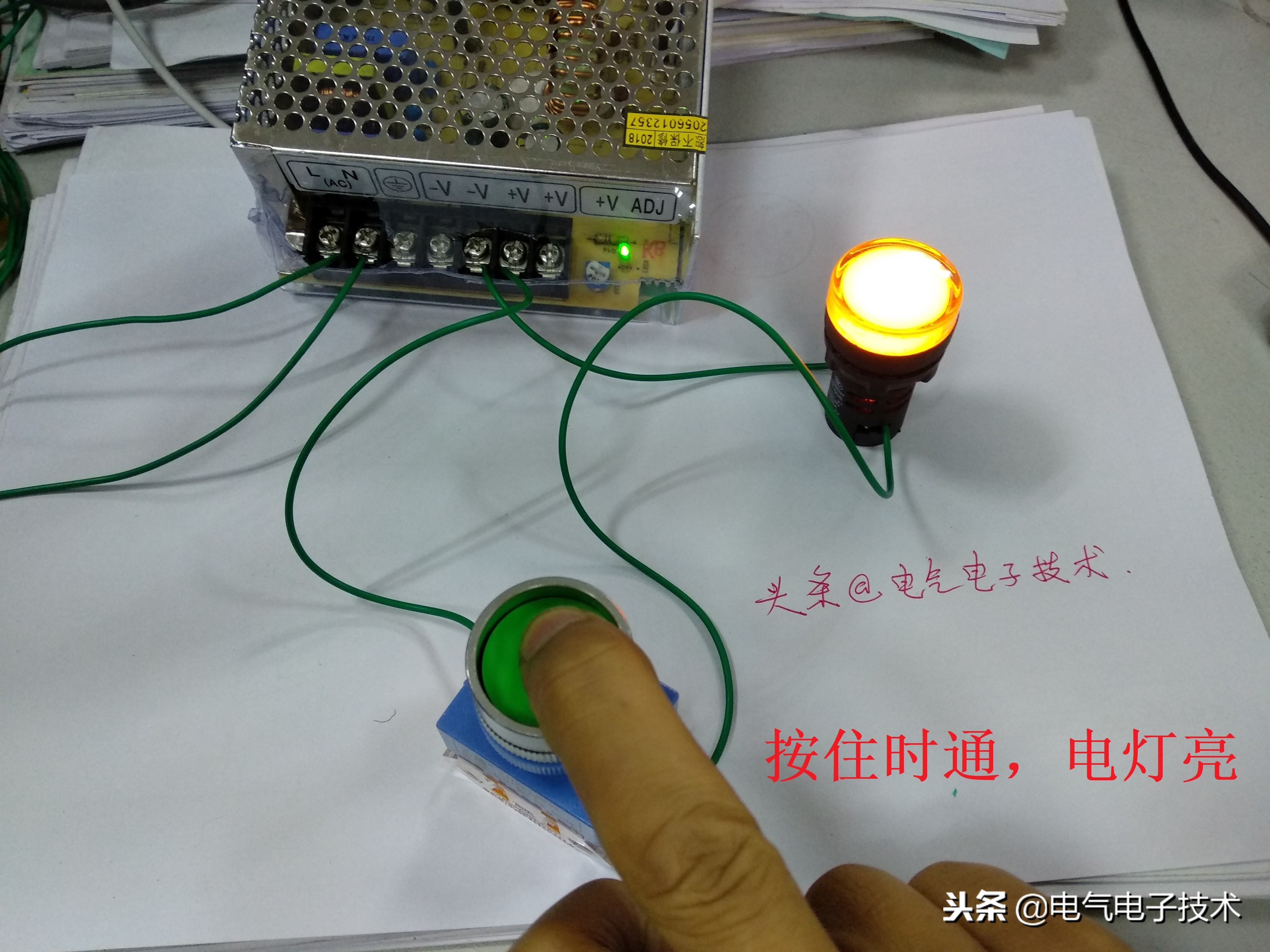

当按住按钮开关不放时，灯持续发亮，见下图：

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第10张

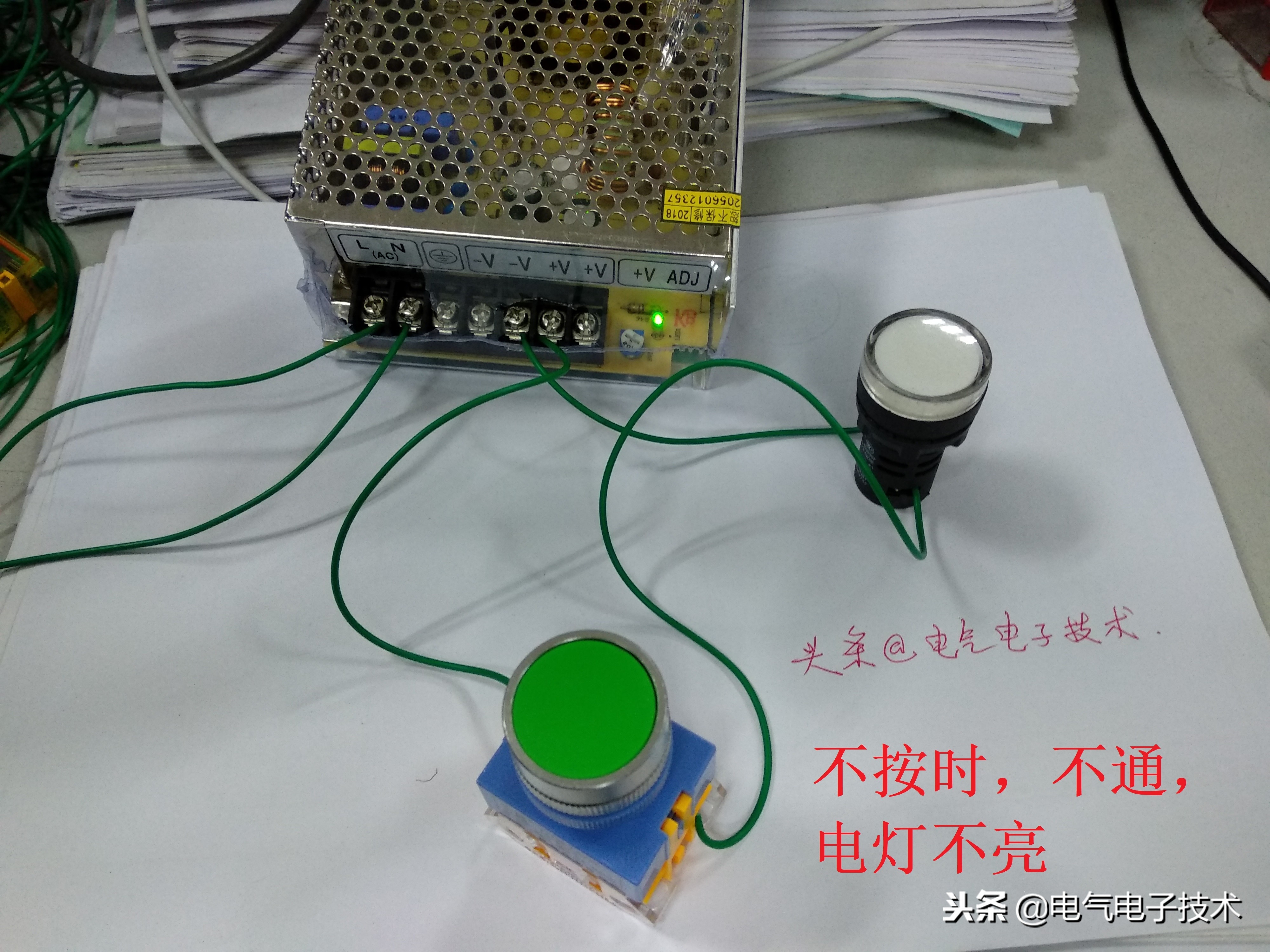

当松开按钮开关时，按钮开关自行复位，灯不亮，见下图：

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第12张

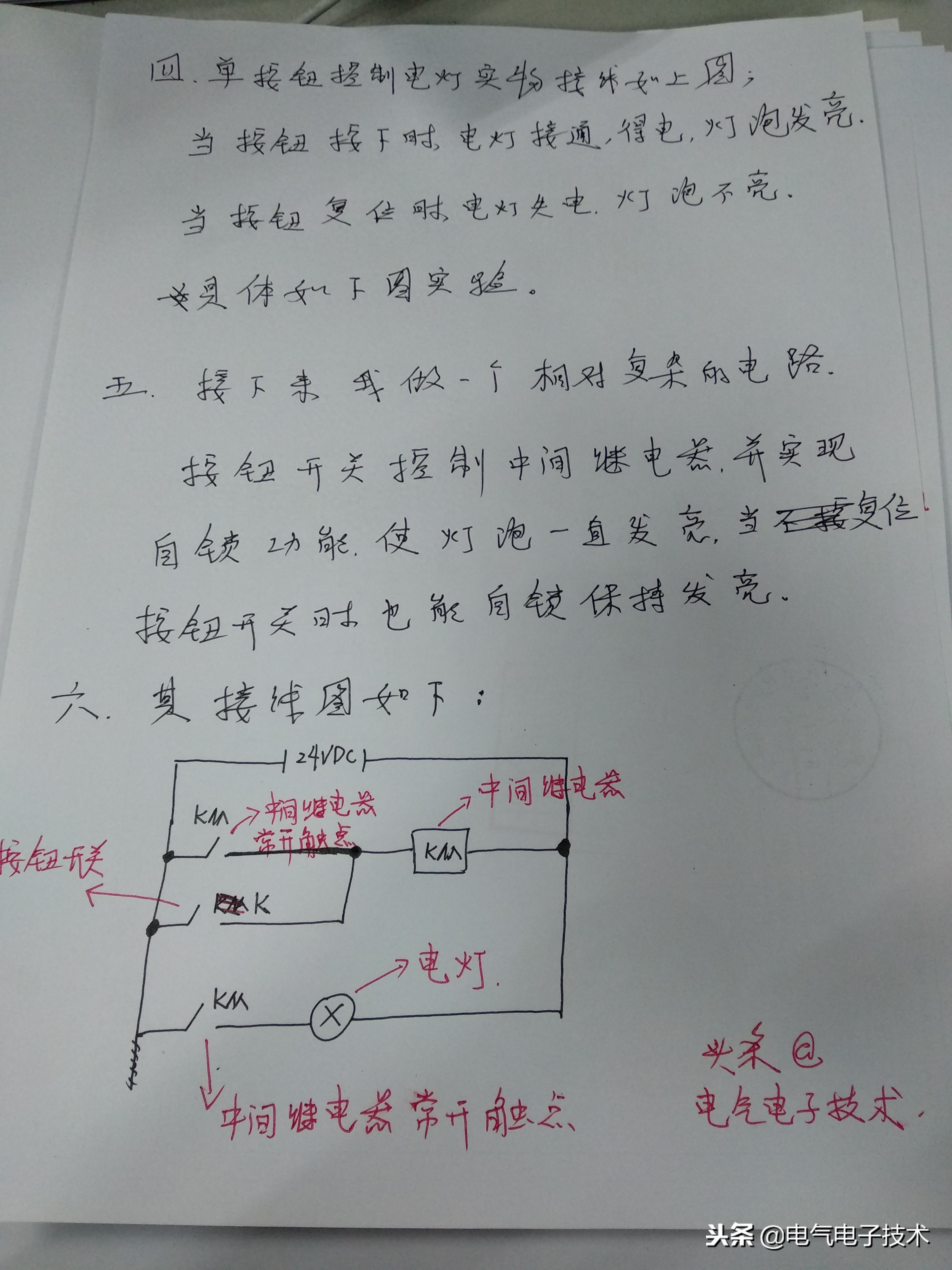

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第14张

具体实物接线图见下：

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第16张

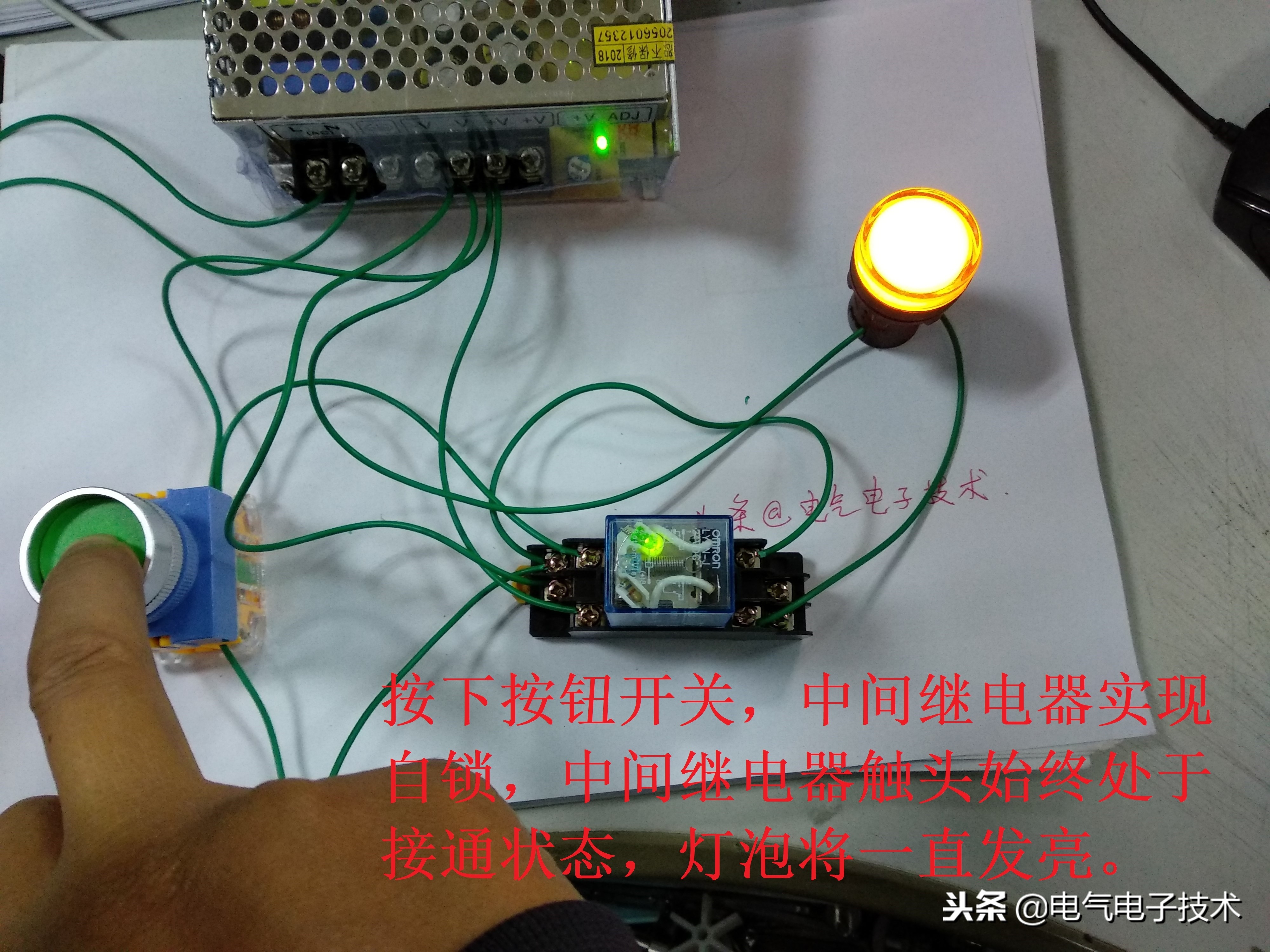

按下按钮开关，中间继电器自锁，灯泡持续得电接通，见下图：

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第18张

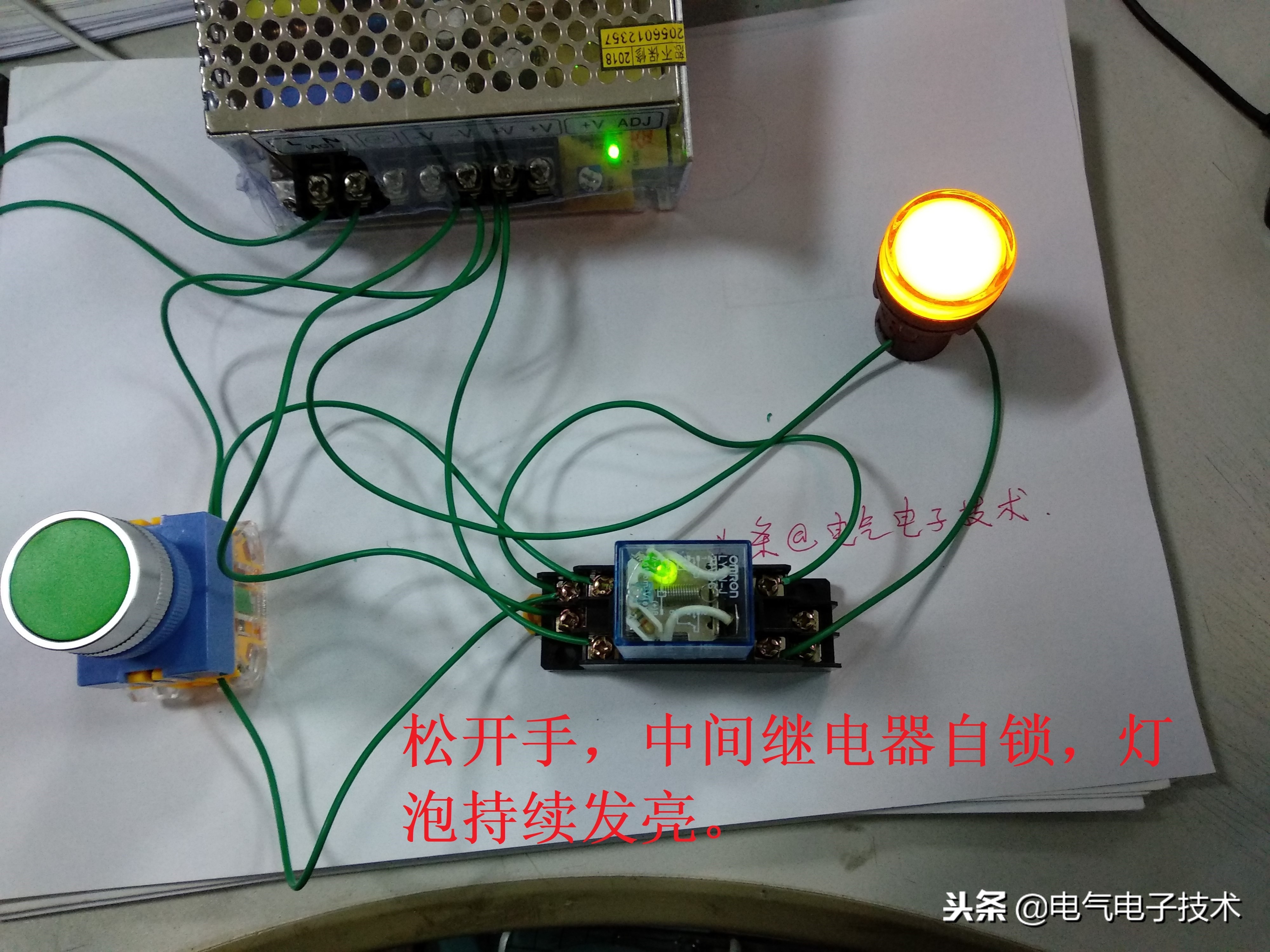

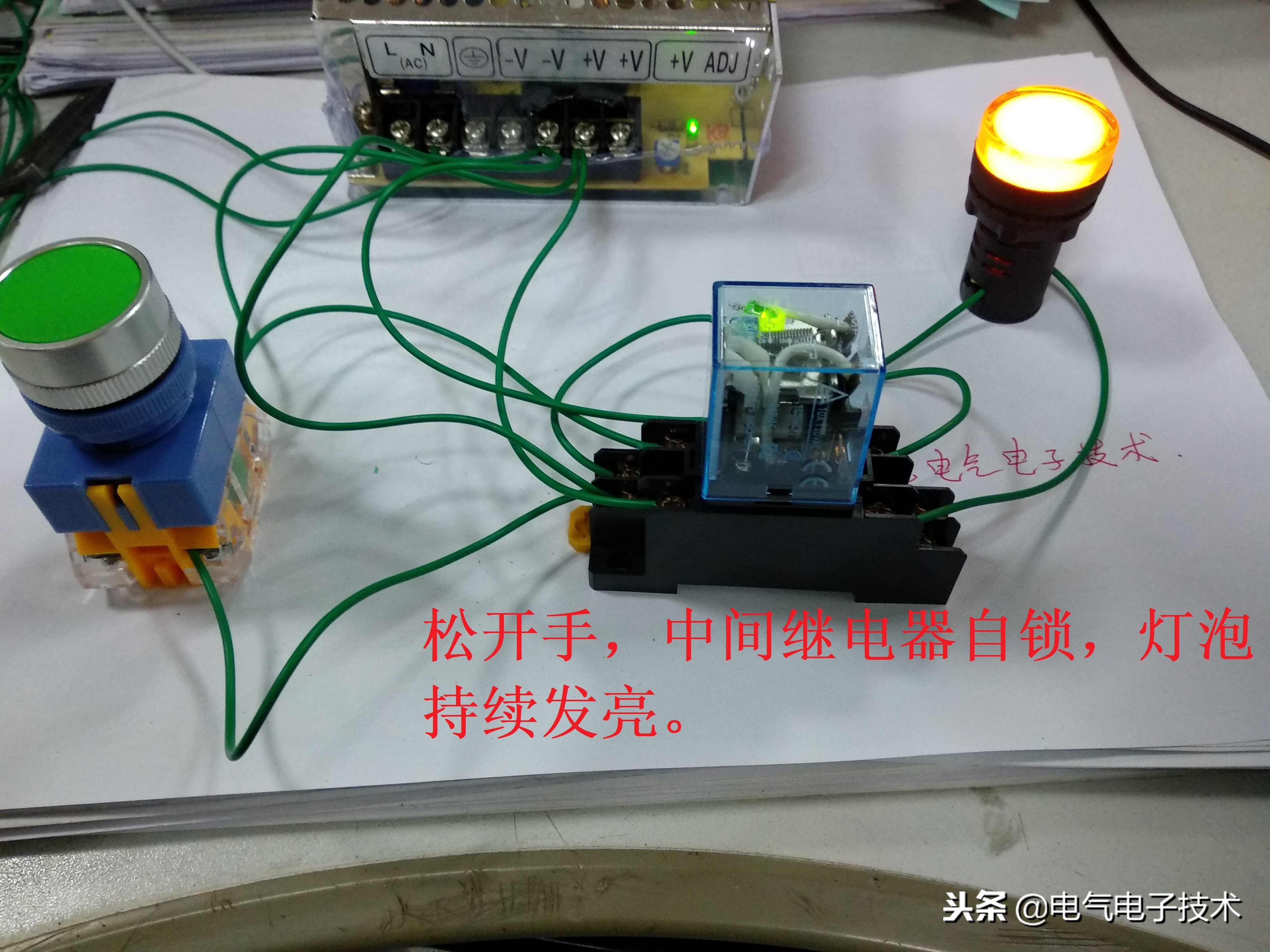

松开手，中间继电器也依然闭合，灯泡将一直发亮。见下图：

紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第20张
紧急按钮开关接线图（按钮开关的使用方法及接线详解） 第22张
