220伏倒顺开关怎么接（电机倒顺开关接线图文全）

晓艺 • • 问答百科

两相电的电机一般有两种情况，怎么区分呢？您只要打开电机上面的接线盒就可以看到，共有6个接线端并且其中有两片小铁片连接4个接线端，这4个接线端就是我们要接线的端点，另外两个接线端没有小铁片连接。没有小铁片连接的接线端就是我们区分电机两种情况的关键。现在来看怎么区分及接线这两种情况，区分后您只要按照对应的情况接线就行。

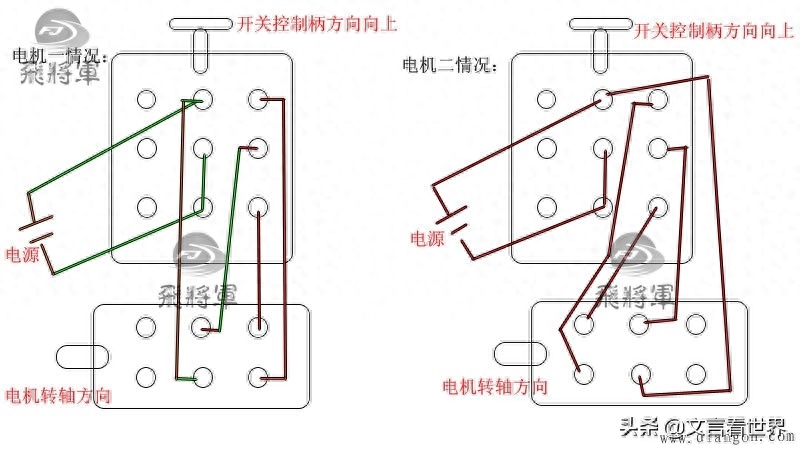

情况一：观察另外两个没有被小铁片连接的接线端是靠电机前端（转轴方向）还是电机尾端（风扇方向），列如是在转轴方向这边，请按照如图《电机一情况》220伏单相电机倒顺开关方法接线；

情况二：没有被小铁连接的接线端在风扇方向这边，请按《电机二情况》这种接线方法接线。在接线时，电机接线端的小铁片需要去掉。

注明：此图是简单式接线方法，上面的9个圆点的是倒顺开关，接线时开关柄朝上。下面6个圆点的是电机，电机转轴方向向左。一般电机接好后试机，倒顺两个方向都要试一下，如电机有异样应注意随时拔掉插头。另外：注意安全!

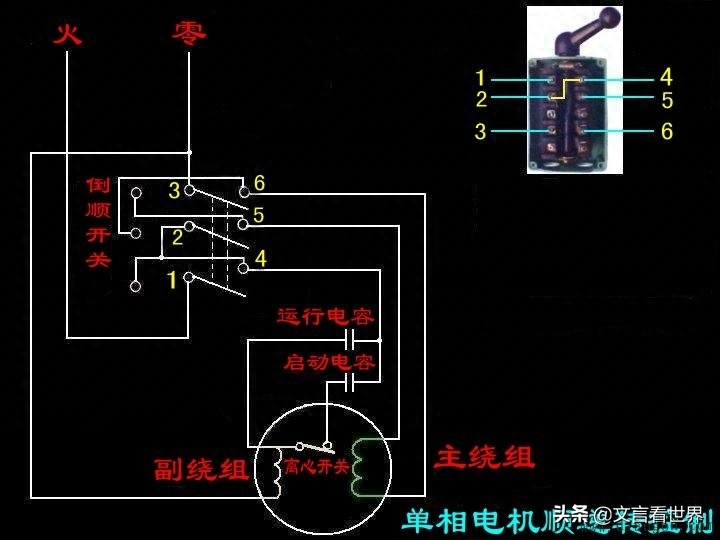

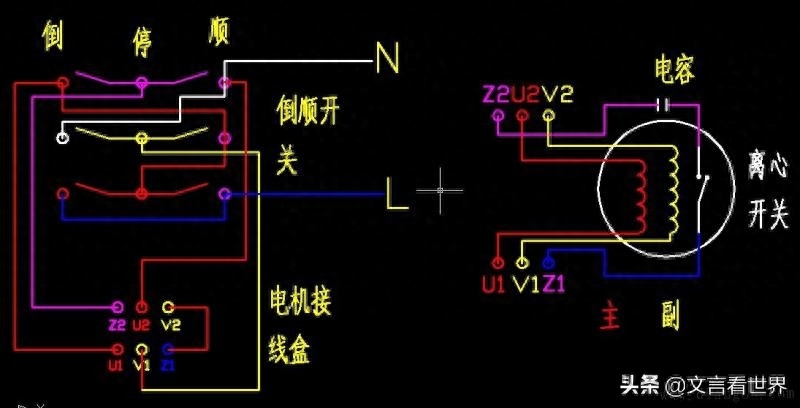

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第2张

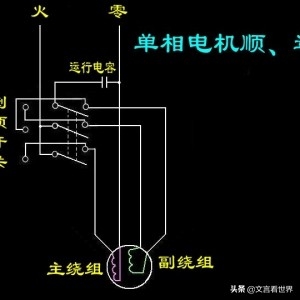

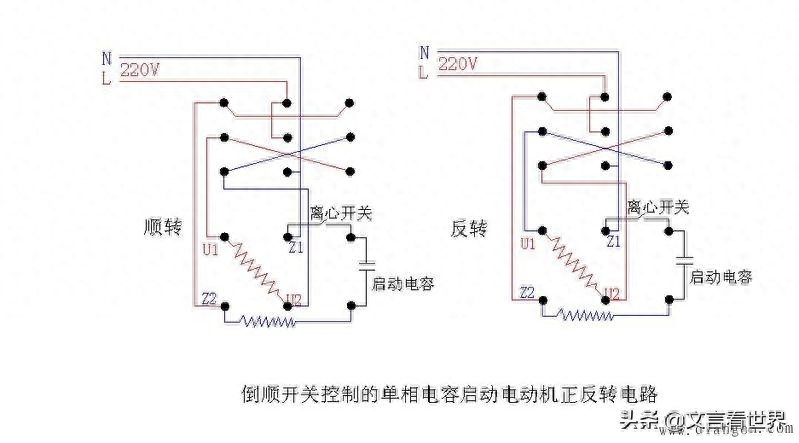

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第4张

A/B/C是电源进线

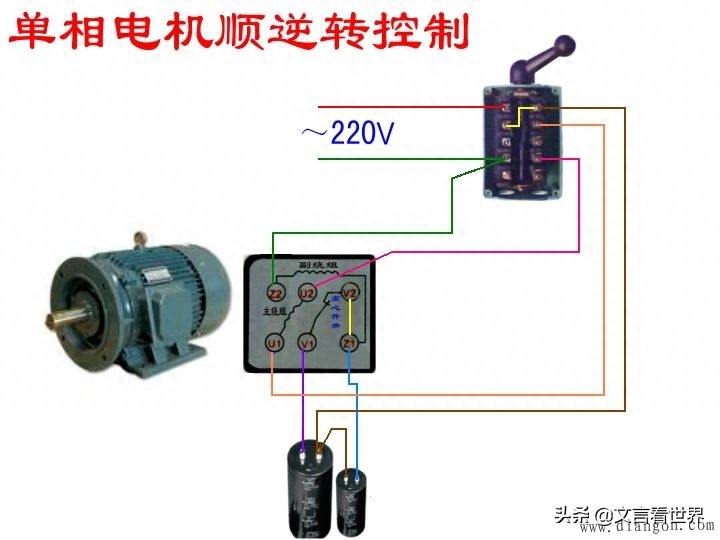

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第6张

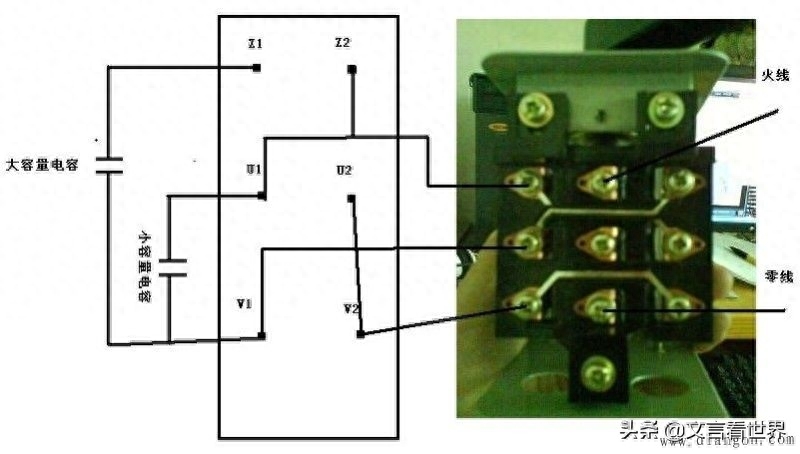

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第8张

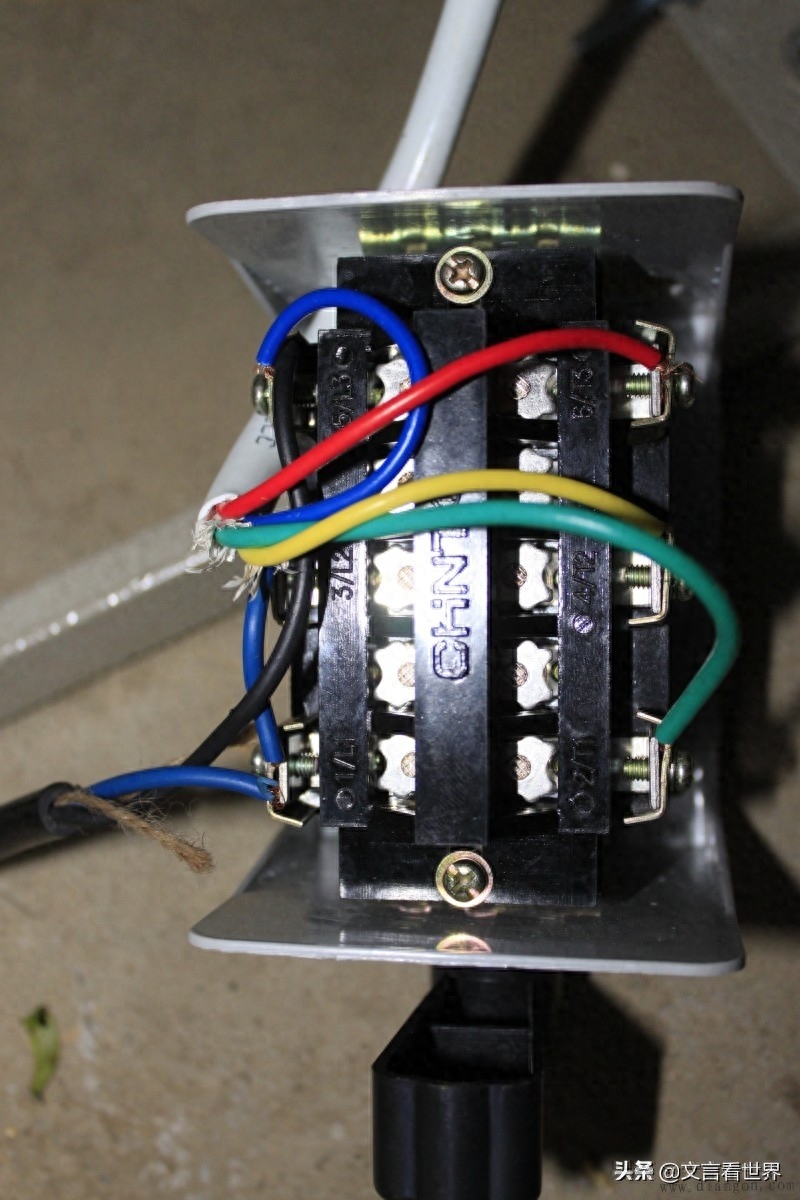

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第10张

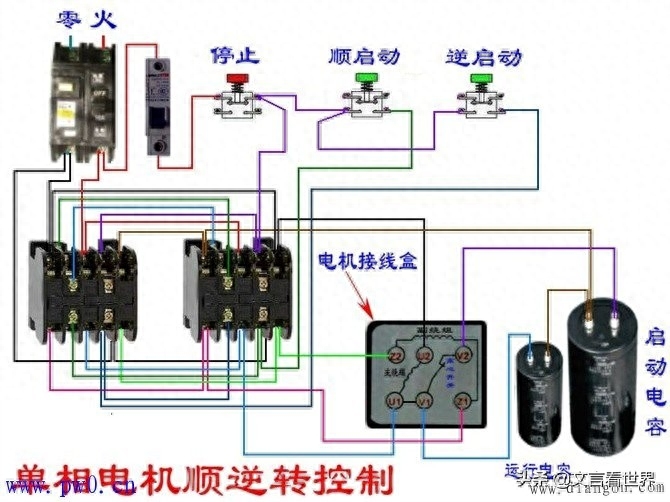

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第12张

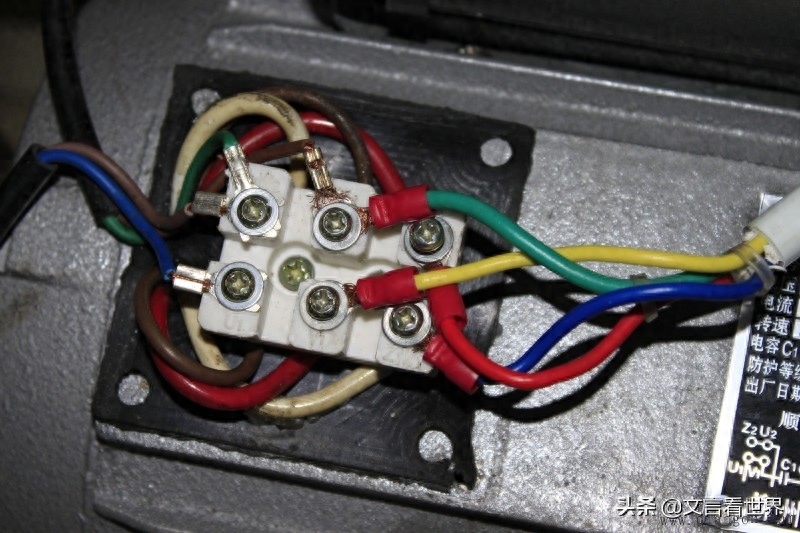

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第14张

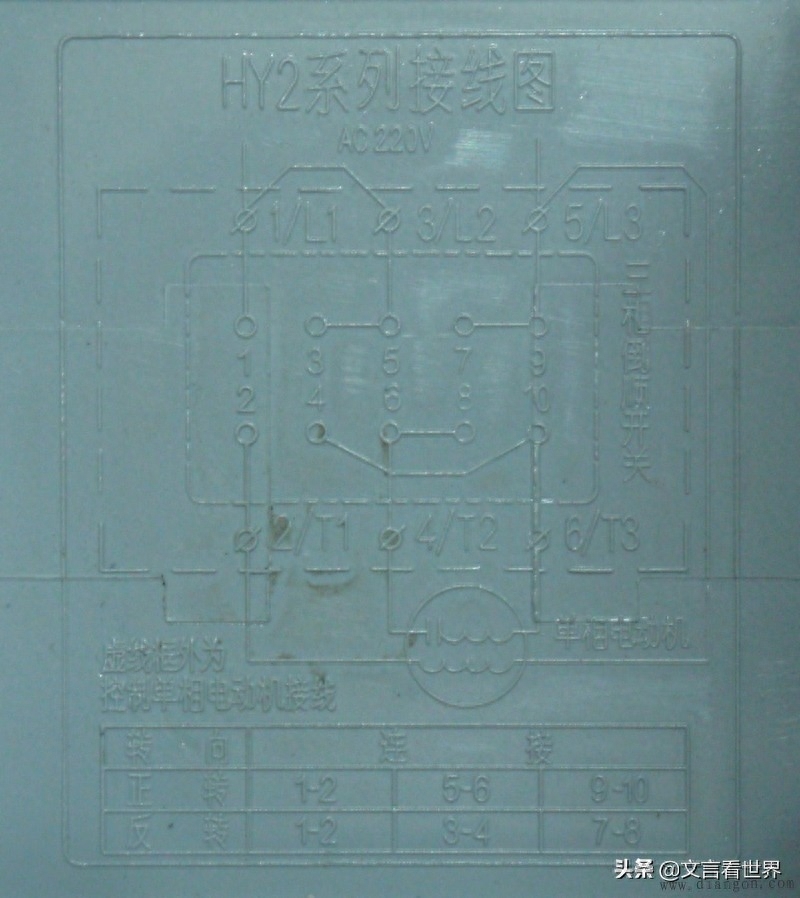

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第16张

D1/D2/D3是电源出线可以接用电设备

220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第18张
220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第20张
220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第22张
220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第24张
220伏倒顺开关怎么接（电机倒顺开关接线图文全） 第26张
