万用表测电阻原理详解（万用表的使用技巧）

晓艺 • • 问答百科

万用表是一种带有整流器的、可以测量交、直流电流、电压及电阻等多种电学参量的磁电式仪表。熟练掌握万用表的使用方法是电工的最基本技能。以福禄克15B+为例，介绍万用表的使用方法和使用技巧。万用表测电阻原理详解（万用表的使用技巧） 第2张

常见万用表

•万用表使用时，按正确的方法进行操作，否则轻则使测量值不准确，重则会烧毁万用表，甚至会导致触电的危害。万用表测电阻原理详解（万用表的使用技巧） 第4张

福禄克15B+万用表万用表测电阻原理详解（万用表的使用技巧） 第6张

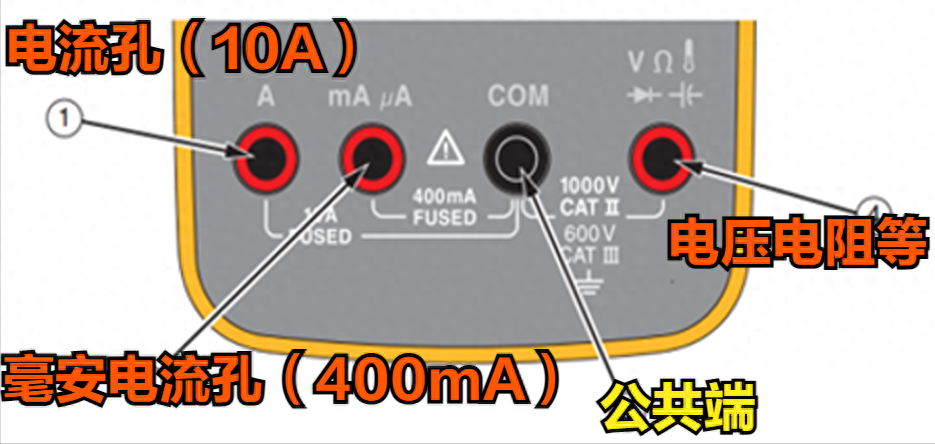

4个表笔插孔，黑色位为公共端，可以测量电压，电流，电阻及二极管和电容

•1.测量时正确选择档位，以及红色表笔正确插入笔孔，不能用电流档或电阻档来测电压，否则极易容易烧坏万用表万用表不用时将红色表笔插入电压孔，黑色表笔插入com端。

•2若不能估计被测电压，电流或电阻时，应先用最高档测量，若测量值偏小，可根据测量值选择合适的档位

•3.测量时，手不要接触表笔金属部位，以免触电或影响精度

万用表测电阻原理详解（万用表的使用技巧） 第8张

万用表测电阻原理详解（万用表的使用技巧） 第10张

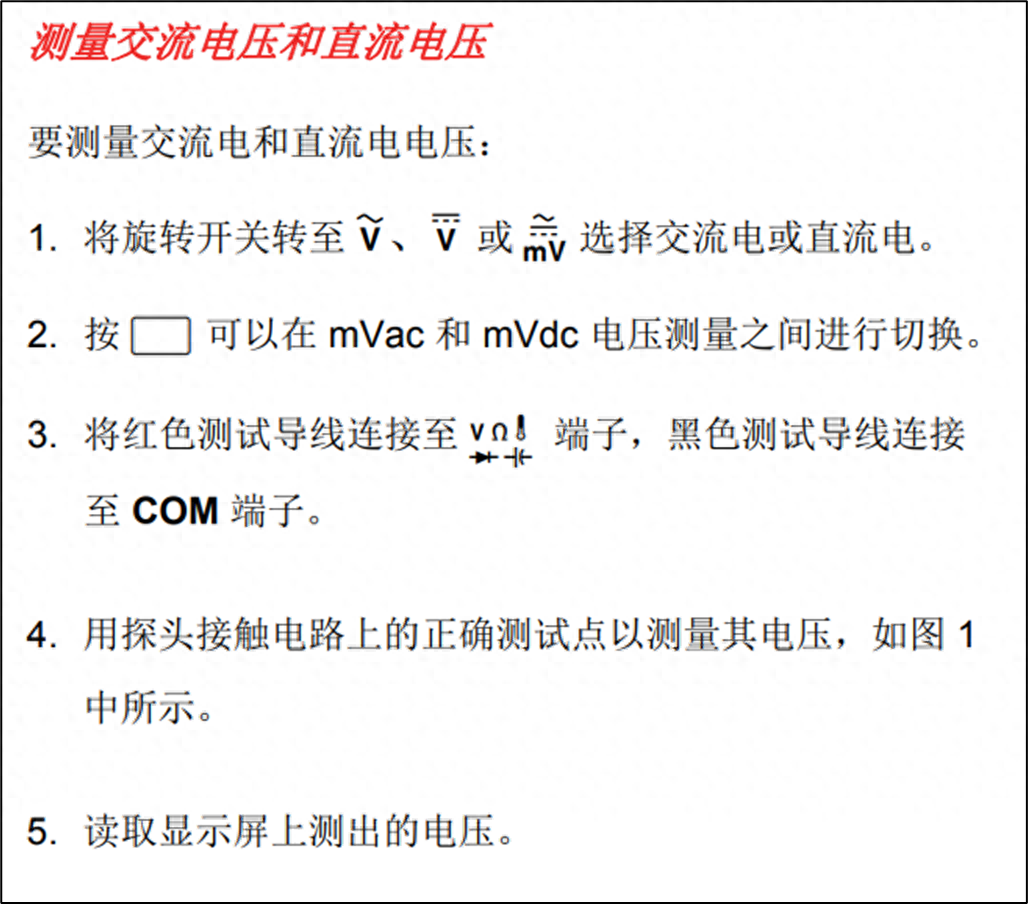

测量电压方法万用表测电阻原理详解（万用表的使用技巧） 第12张

测量电压等效原理图，表内不再供电

万用表测电阻原理详解（万用表的使用技巧） 第14张

.万用表区分零线和火线，档位调到交流电压档，红色表笔孔插入最右侧电压孔。红色表笔金属头分别插入待测孔，（黑色表笔什么也不插入），显示电压大的一侧为火线孔，显示电压小的一侧为零线孔。

测量直流电压或电流时，要将红色表笔接入电源或电路高电位，黑色表笔接入低电位。若表笔接错，会使读数反掉，出现负值，应立即调换表笔万用表测电阻原理详解（万用表的使用技巧） 第16张

用1，2电流表笔孔与3公共端表笔孔测量电流，电路要断开万用表测电阻原理详解（万用表的使用技巧） 第18张

测量交直流电流方法万用表测电阻原理详解（万用表的使用技巧） 第20张

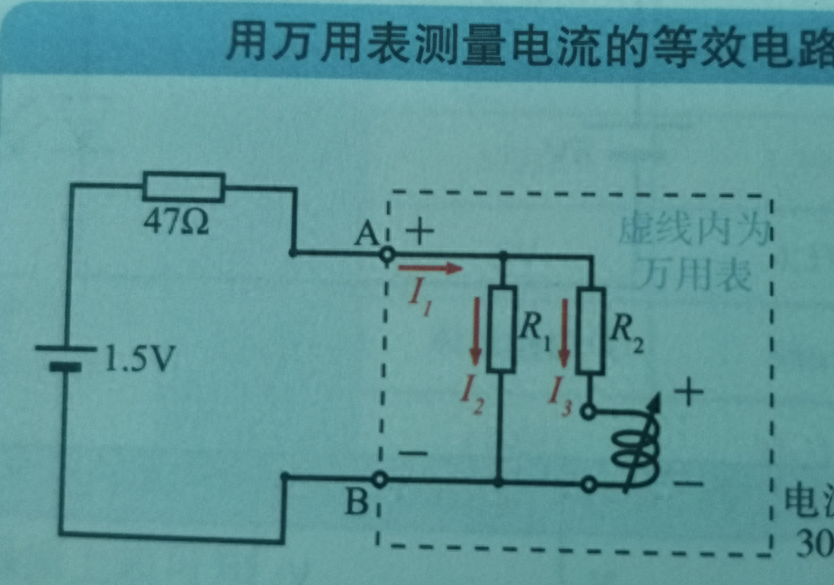

万用表测量电流的等效原理图，万用表串入电路，R1远小于R2，起到分流的作用

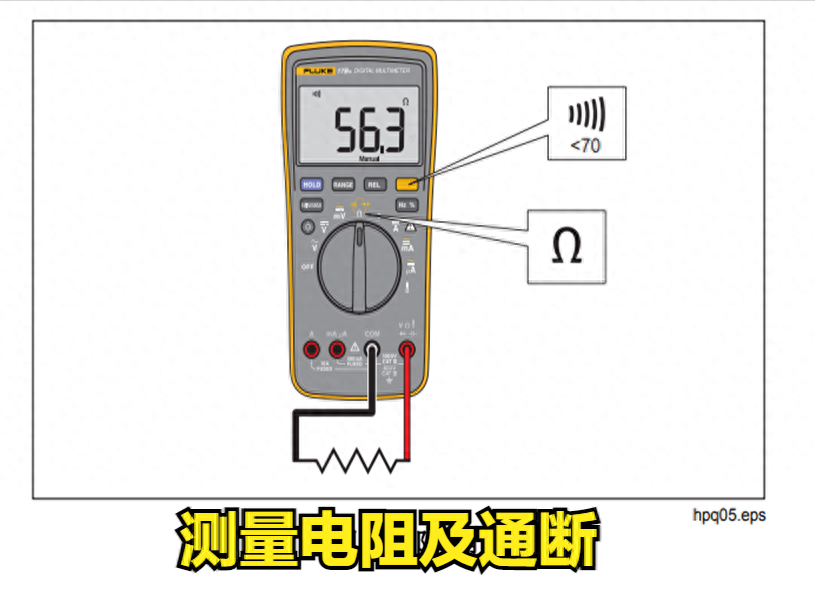

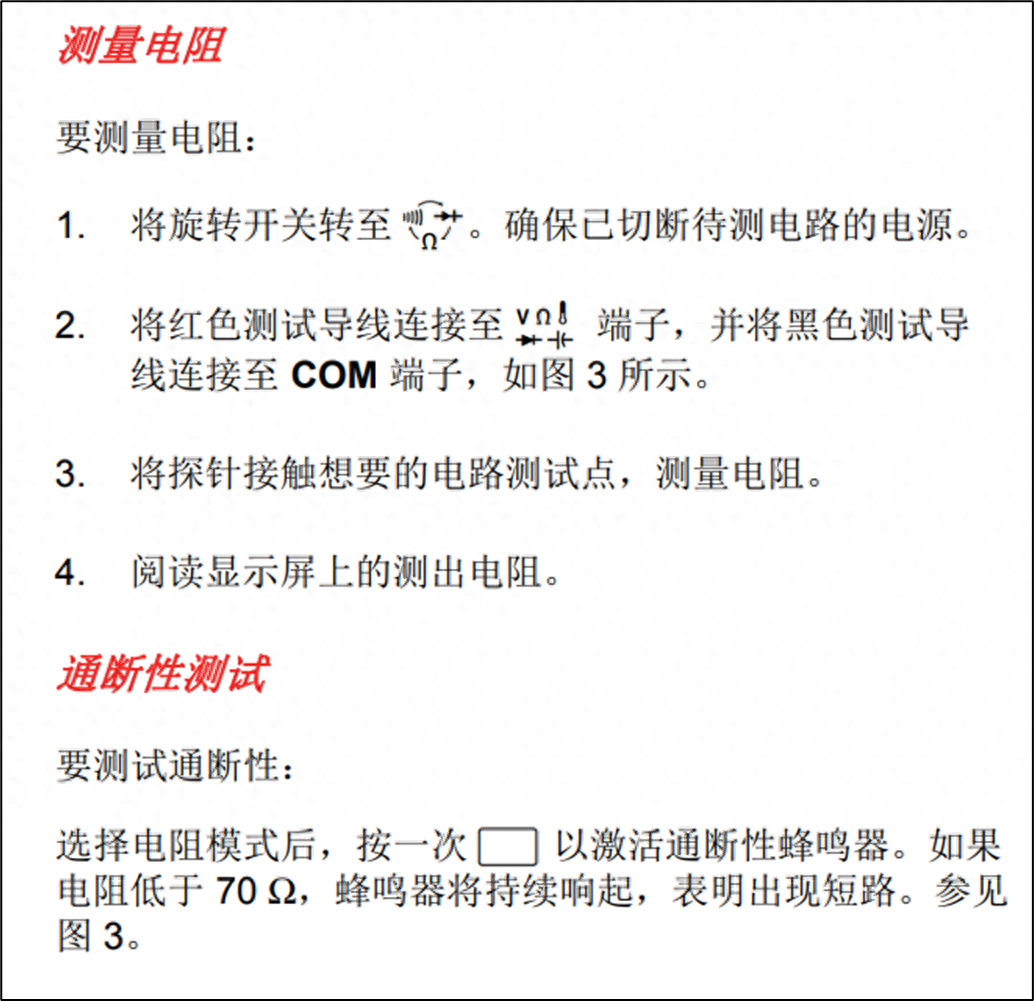

•5.测量电阻或蜂鸣档测量时，首先短接表笔较“0”，减少测量误差。

万用表测电阻原理详解（万用表的使用技巧） 第22张
万用表测电阻原理详解（万用表的使用技巧） 第24张

万用表测电阻原理详解（万用表的使用技巧） 第26张

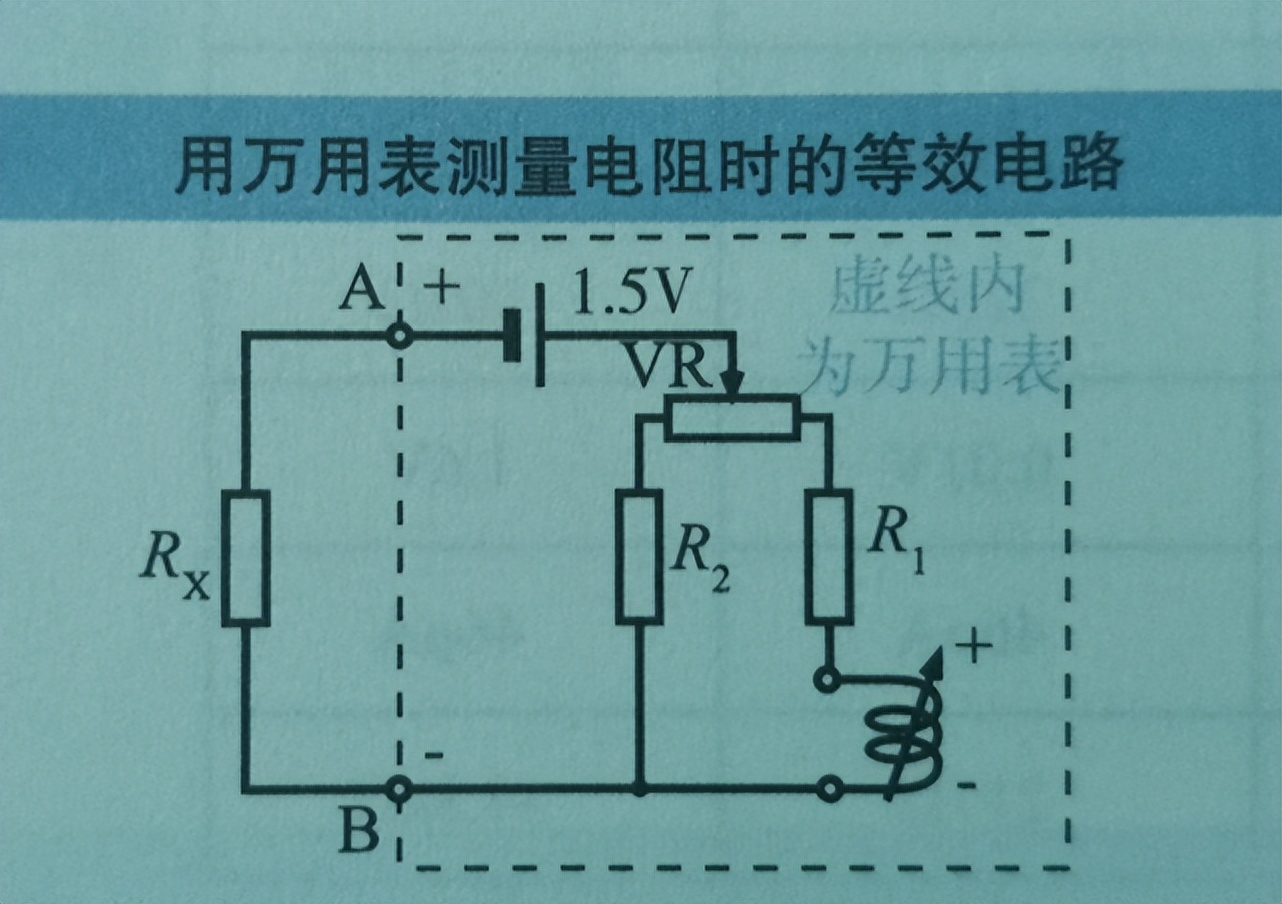

测量电阻的等效原理图，由万用表的内部电池供电来测量电阻

创作不易，喜欢请点赞，关注，我是电工大雷！
