cad如何输入xy的坐标点快捷键（cad手动输入坐标使用步骤）

夏星 • • 问答百科

Line命令的用法：

在命令栏上面输入Line空格–点击任意点作为直线的起点–下一点可以任意点击，也可以输入直线的长度空格。如果的斜线。请输入长度+角度。

注解：输入模式@80<58，意思代表的是直线长度为80mm，与水平线形成的角度为58度的斜线。

定义和用法：

直线，创建直线段，使用LINE命令，可以创建一系列连续的直线段，每条线段都是可以单独进行编辑的直线对象。

直线实例运用：

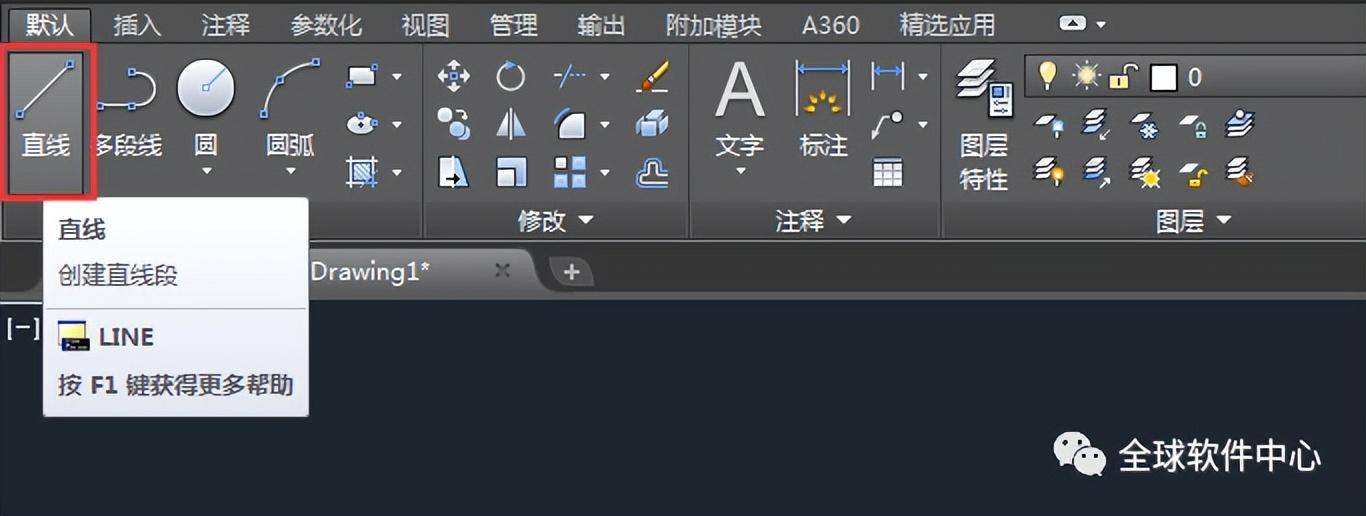

1、可以在命令栏上输入LINE命令空格，也可以点击绘图版块的直线工具，进入创建直线。

a91b879c547746ad9b9fa2d2cde2fa0anoop.image_ 第2张

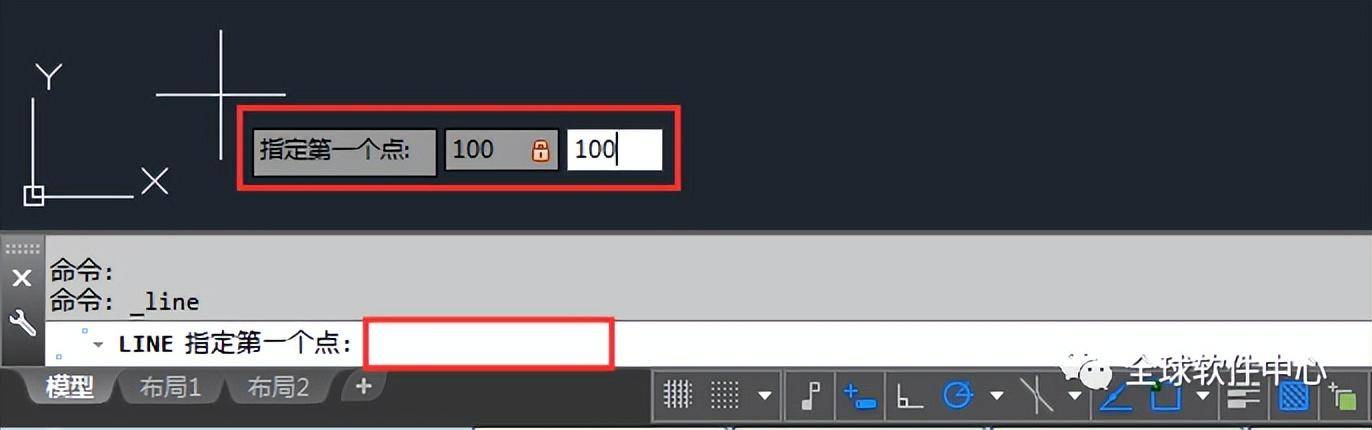

2、LINE指定第一个点。可以输入X,Y的坐标点。也可以任意点作为起点。

c32ba6be45024efcb5bfc52cbb2c1057noop.image_ 第4张

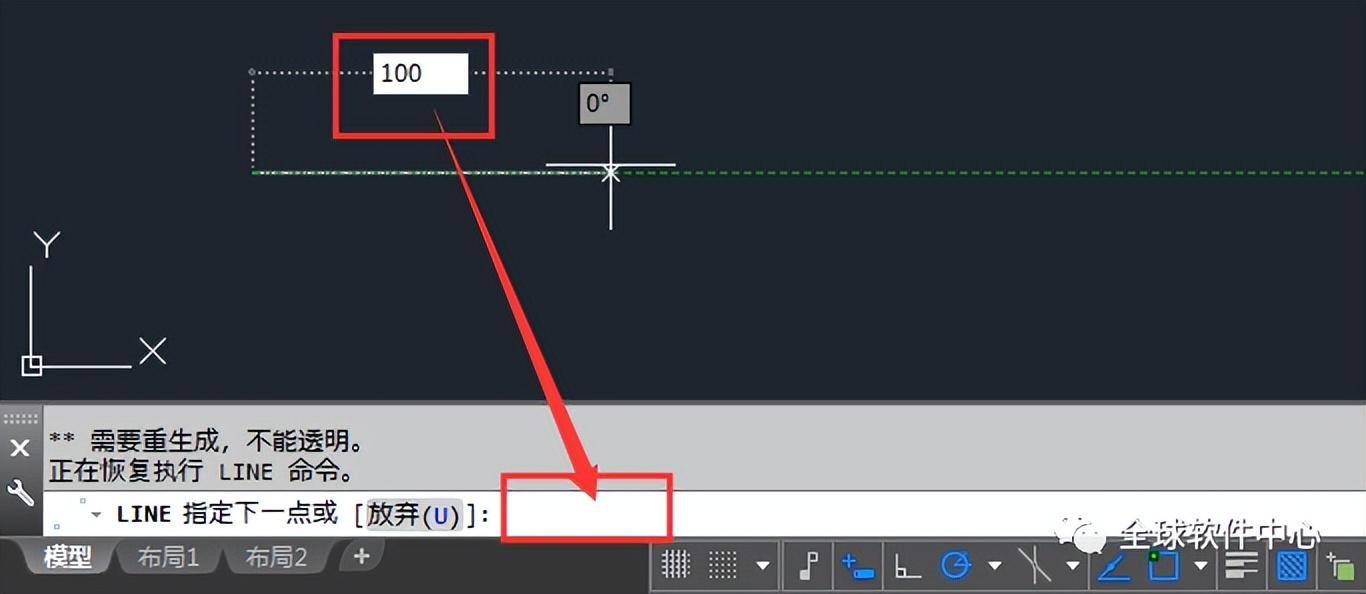

3、LINE指定下一点或，你可以点击任意一点后就会创建一条直线。也可以输入100，就是创建一条长度为100的直线。

c8cf187c5abe4b68954ecaecb1b88a80noop.image_ 第6张

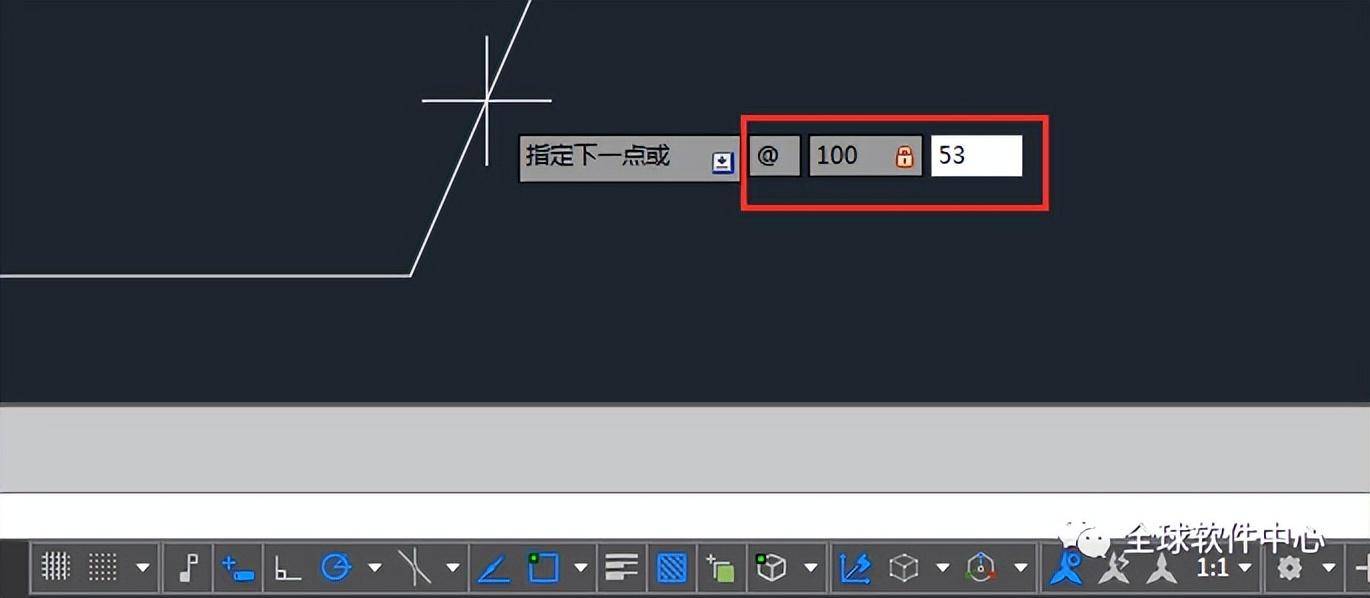

4、LINE指定下一点，如果输入的是@100<53，那创建出来的就是一条斜线，长度为100mm并与水平线成53度角。

830381b1e73e4d9e947a132ef5ec57danoop.image_ 第8张

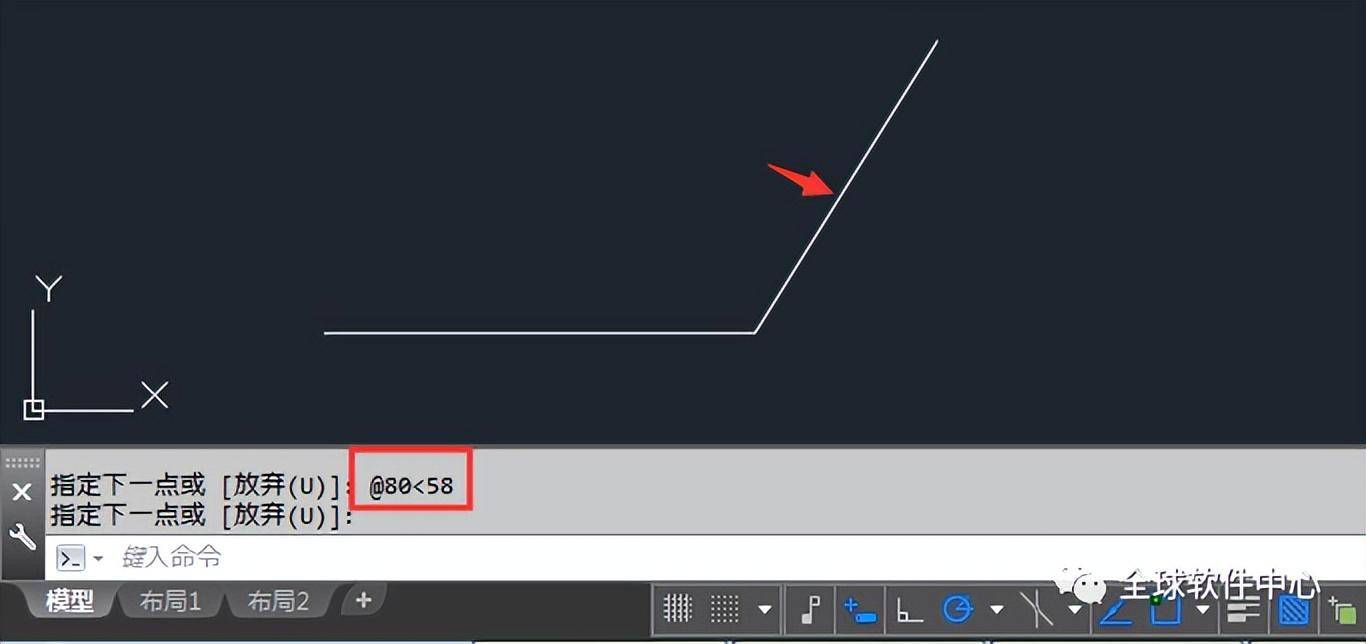

5、你也可以试着输入了下@80<58度的效果。

d0063605edf2462198c9e81472402635noop.image_ 第10张
