CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。面对一些复杂的图纸、信息量比较大的图纸，我们必须要做标注，那么CAD中怎样制作引线标注？其实只要熟悉软件的功能就能做到，下面来示范一下给大家看看。

方法/步骤

第1步

运行CAD软件，打开需要标注的图片。

6c58e7bf77ce4030be32f6309b575afcnoop.image_ 第2张

第2步

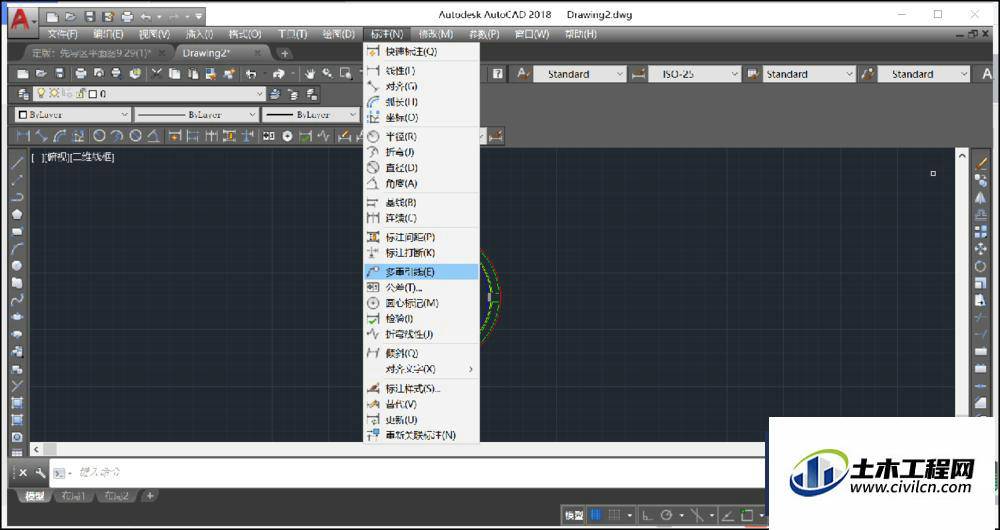

点击菜单栏【标注】，在下拉菜单里点击【多重引线】选项。

590d20bda49640e683465f92216f0d2dnoop.image_ 第4张

第3步

点击鼠标左键，指定引线基线位置，再次点击鼠标左键，确定标注输入位置。

第4步

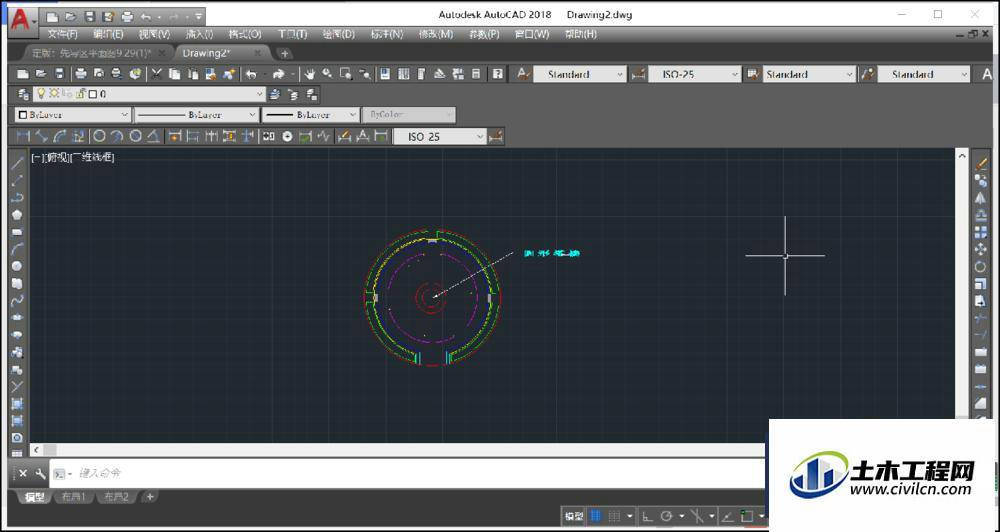

输入标注文字，本例输入的是“圆形塔楼”。

d58a37248aee488880ffbdf68ba67ea3noop.image_ 第6张

第5步

调整文字的字体、颜色、宽度因子等参数，调整完成后，鼠标左键点击操作页面空白处，引线标注完成。

17680c4d75fb4fc69f00d377c8da87adnoop.image_ 第8张

第6步

总结：1.运行CAD软件，打开需要标注的图片。2.点击菜单栏【标注】，在下拉菜单里点击【多重引线】选项。3.点击鼠标左键，指定引线基线位置，再次点击鼠标左键，确定标注输入位置。4.输入标注文字，本例输入的是“圆形塔楼”。5.调整文字的字体、颜色、宽度因子等参数，调整完成后，鼠标左键点击操作页面空白处，引线标注完成。
