cad线宽怎么设置显示（教你cad自定义更改线宽的技巧）

夏星 • • 问答百科

一、显示线宽命令快捷键：lw。

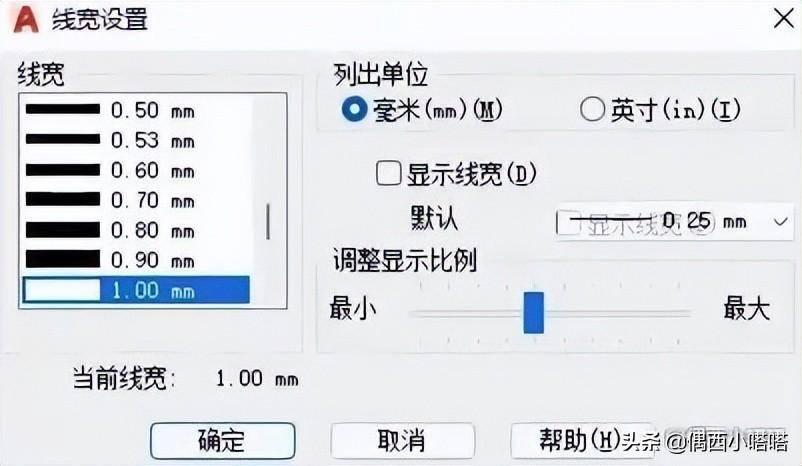

1、在直接输入lw,弹出以下线宽设置对话框：

7f68d9a195984a95afe83e184e7f3363noop.image_ 第2张

2、以上图片对话框勾选中间的显示线宽，点击确定，回到软件绘图区域，即可显示线宽。

二、使用命令行显示线宽：

除了使用以上lw调出线宽设置，我们还可以使用命令lwdisplay：

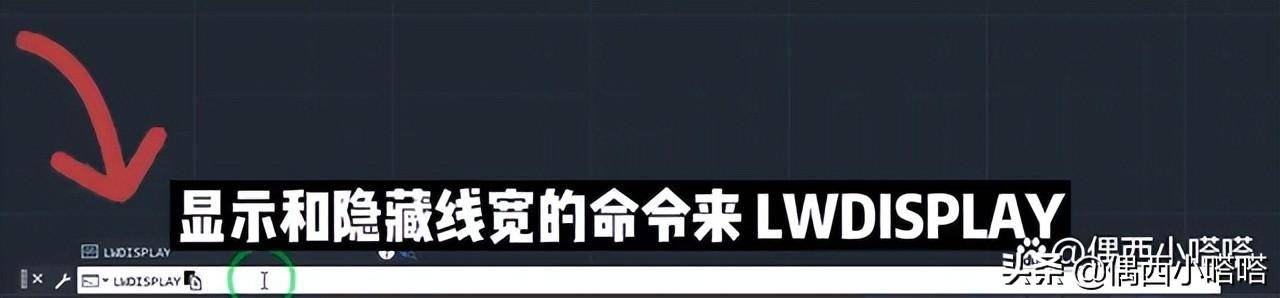

1、命令行输入lwdisplay，确认命令：

2fdc129059de436ab8c38e1b9686ea6cnoop.image_ 第4张

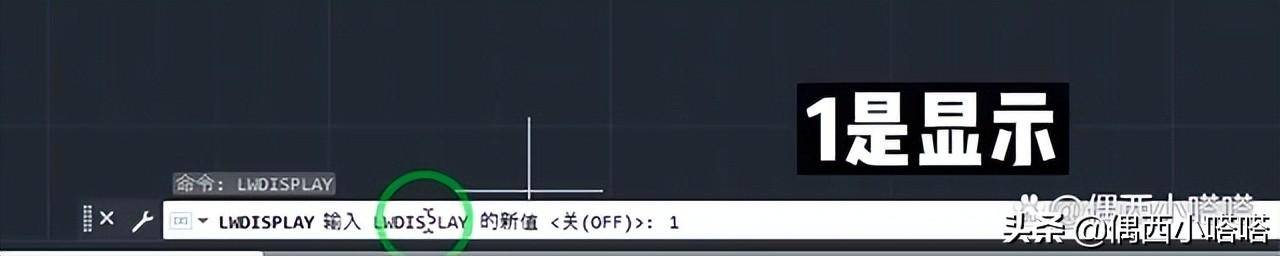

2、输入后lwdisplay后命令行会提示输入lwdisplay的新值，1是显示，0是关闭，如下图：

eb964d790c8e4ac99bd4caaff192c68anoop.image_ 第6张

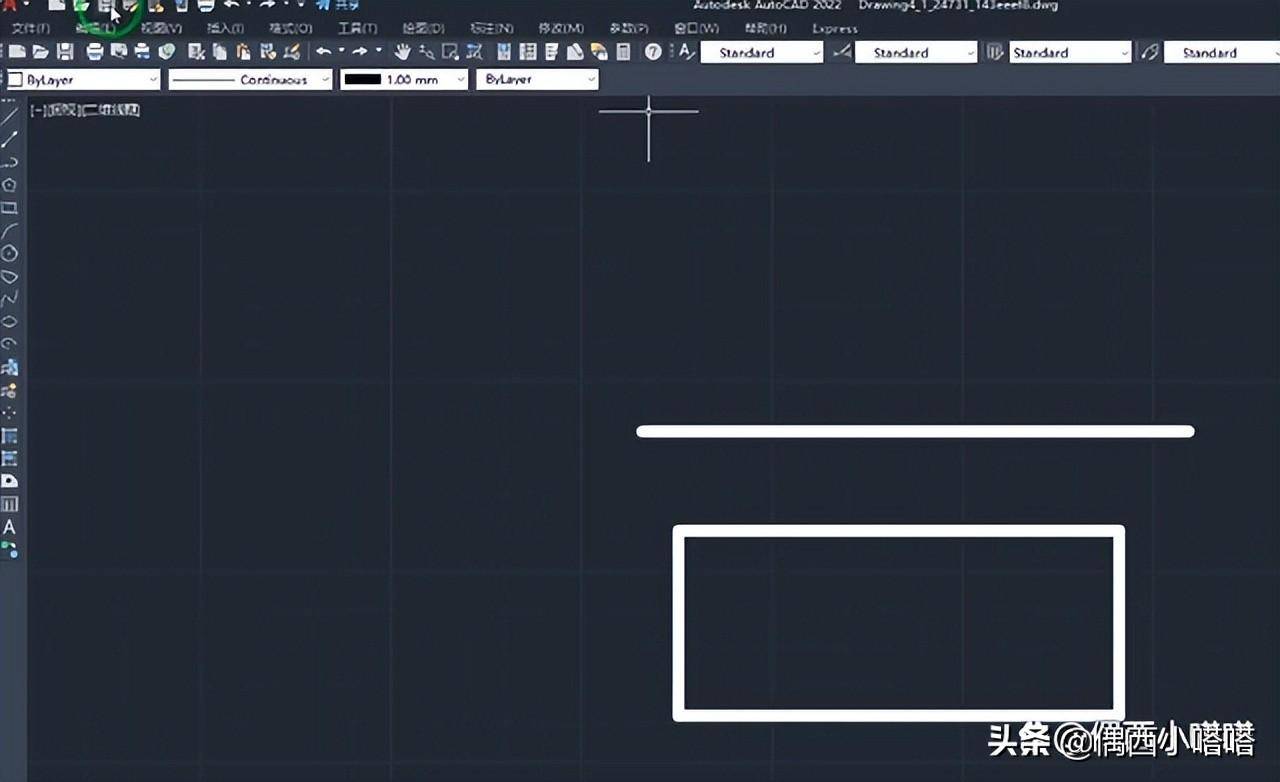

3、我们在命令行如上图所示输入1确认后就可以打开线宽显示，和第一种方式直接输入lw弹出线宽限制对话框勾选，效果是一样的。如下图所示，线宽就已经显示了：

f1537e83247943bca5e1ae413fa6a147noop.image_ 第8张

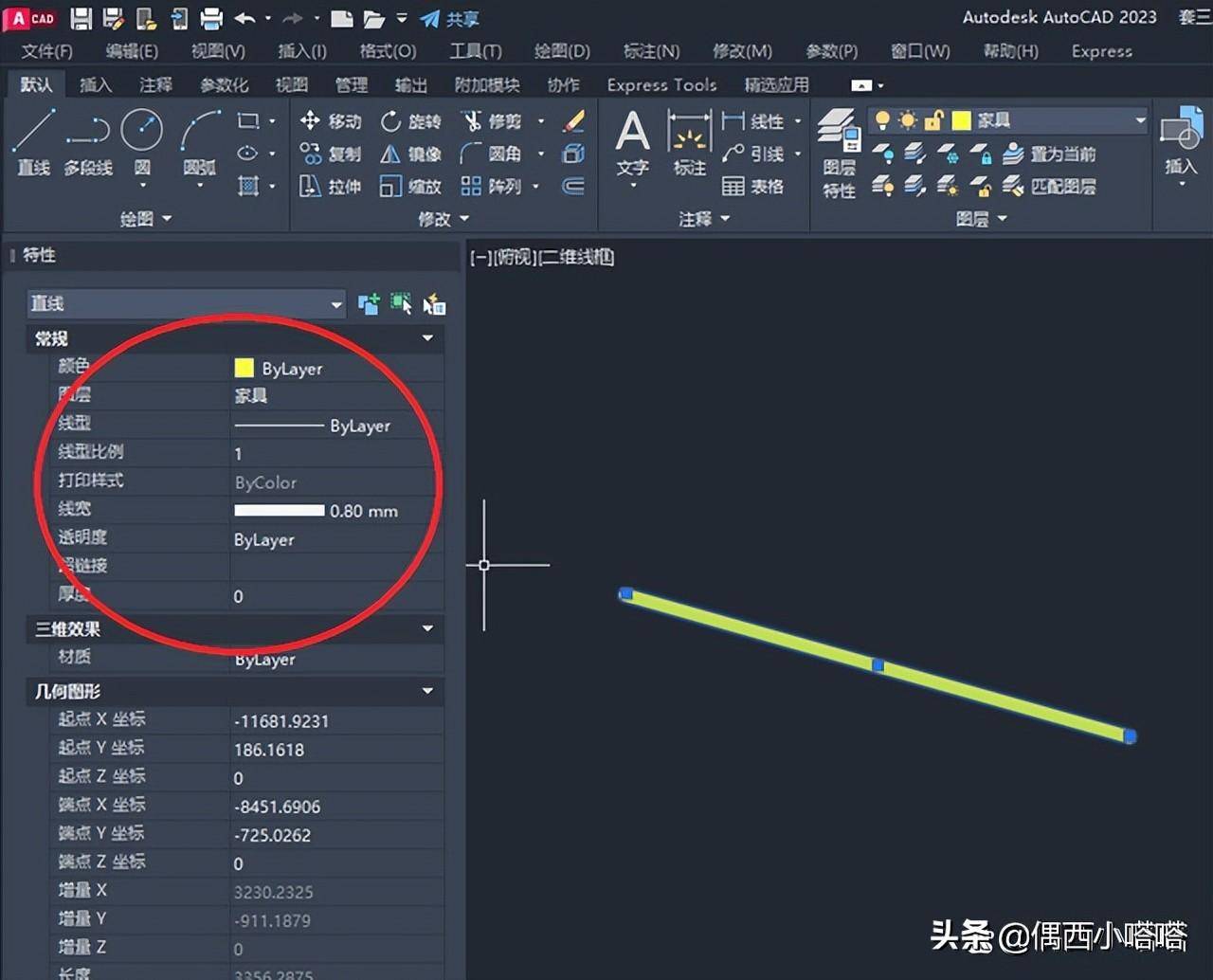

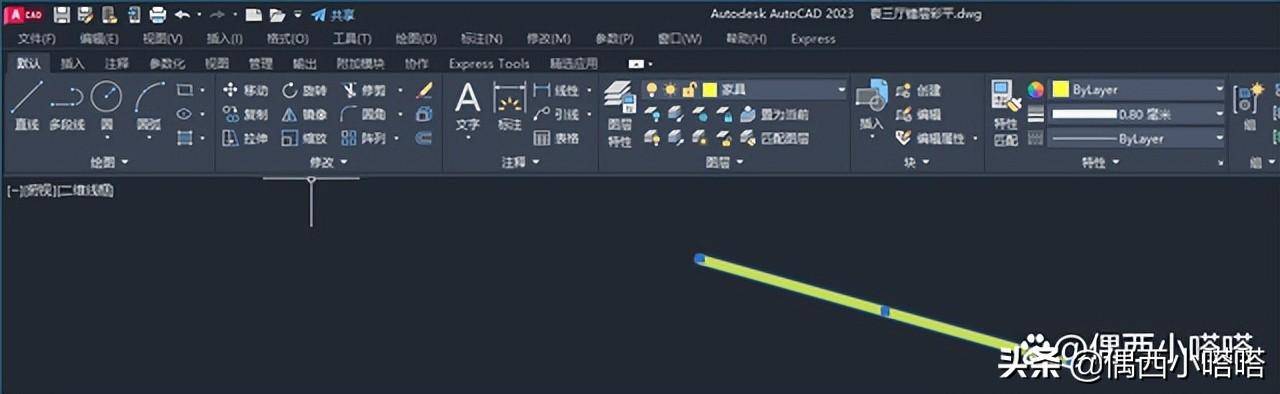

三、查看线宽的2种方式：

c1f5c16e866e439881f510004ee56183noop.image_ 第10张

f4dde148d2af423980736308b7e2bdfdnoop.image_ 第12张

四、cad软件里常用线相关的快捷键：

直线：l

构造线：xl

多线：ml

射线：ray

通过前面的显示线宽，来试试这几种cad里不同的线吧？
